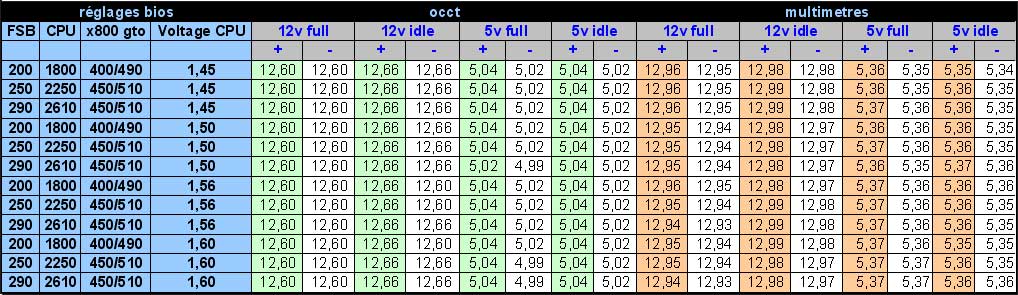

Voici, sous forme de tableau, le relevé des voltages réalisé avec le multimètre et sous OCCT :

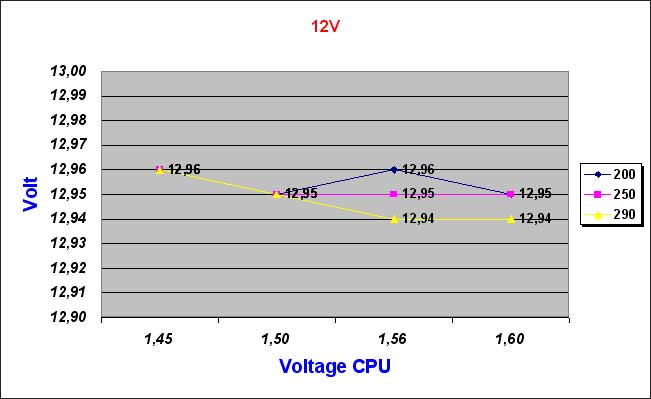

Voici la variation du voltage 12V relevée au multimètre suivant le Vcore (en full) :

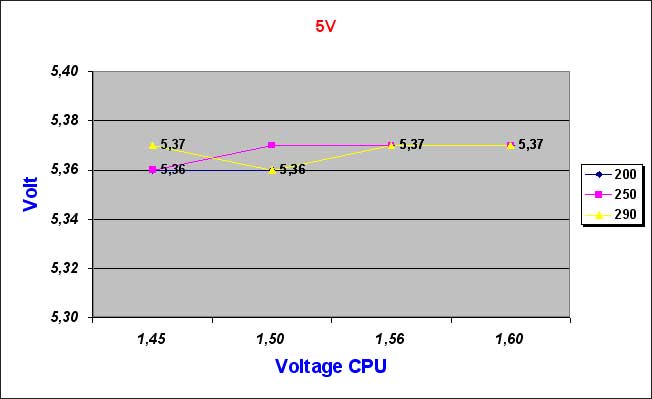

Voici la variation du voltage 5V relevée au multimètre suivant le Vcore (en full) :

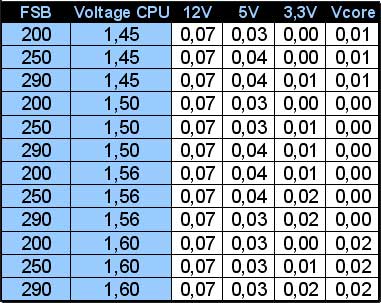

Et voici les variations des voltages 12V, 5V, 3.3V et du Vcore données par le logiciel OCCT

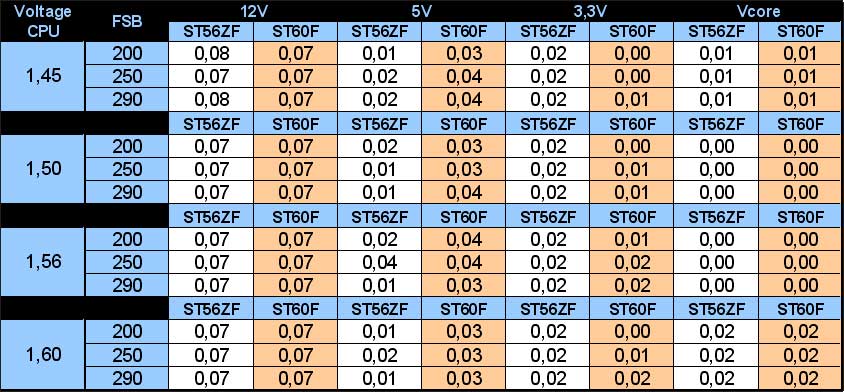

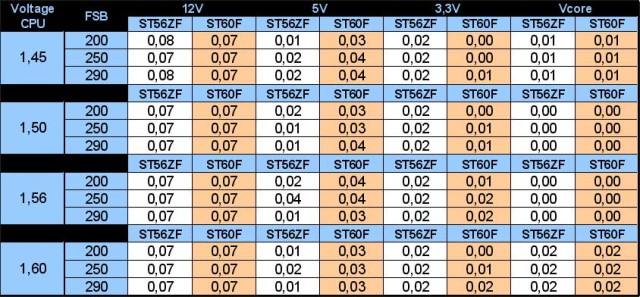

Pour comparaison voici les variations de la ST60F avec celles de la ST56ZF :
Que peut-on conclure de ces tests au niveau des voltages :
- Les tensions sont très stables que ce soit pour le 12V, le 5V, le 3.3V ou du Vcore, il ne varie guère plus de 0.07V, et encore il s'agit du 12V sinon on ne dépasse guère de 0.04V.
- Le 12V est d'une grande stabilité, en relevant les différentes tensions avec le multimètre, il n'a varié que de 0.04V au maximum lorsque la configuration était à pleine charge et au repos.
- Le 12V lorsque la configuration était à pleine charge a été très stable suivant les Vcores appliqués, plus stable qu'avec la ST56ZF, le fait que la ST60F ait 4 rails en 12V expliquant sans doute cela.
- Le 5V a été tout aussi stable, au multimètre, voir plus que le 12V et il ne varie que de 0.01V au maximum que la configuration soit à pleine charge ou au repos.
- Par contre les relevés sous OCCT pour le 5V ont eu tendance a jouer au yoyo.
- Le 3.3V est tout aussi stable quand le Vcore n'est pas trop haut, par contre avec un haut FSB et un haut Vcore (au dessus de 1.56V), le 3.3V a tendance à voir sa valeur passer sous la barre des 3.3V.
- Le Vcore est très stable et c'est seulement quand on le monte à 1.6V où il s'avère être moins stable.
