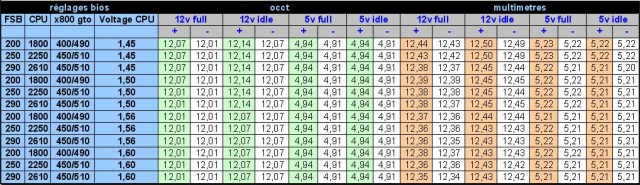

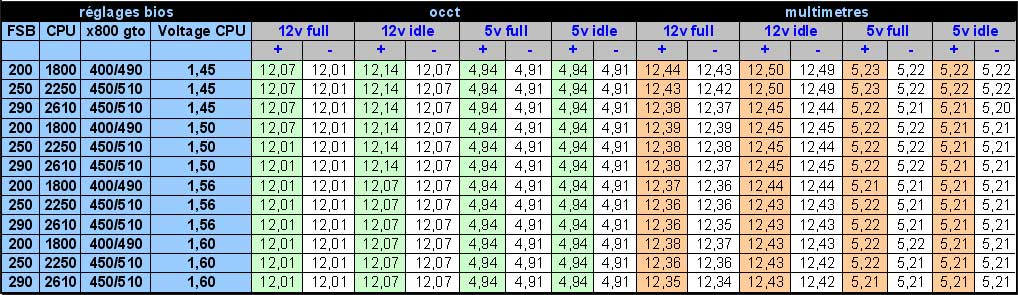

Voici, sous forme de tableaux, le relevé des voltages réalisé avec le multimètre et sous OCCT :

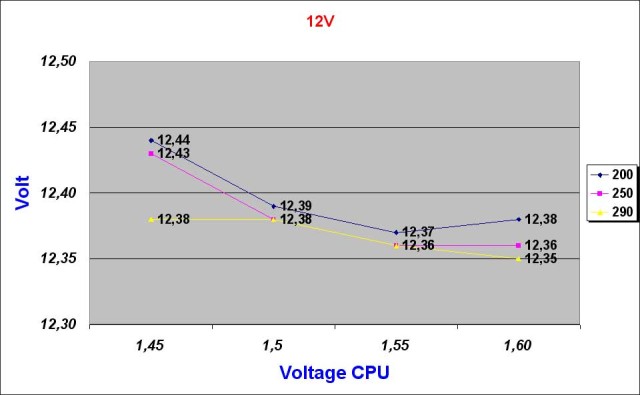

Voici la variation du voltage 12V relevée au multimètre suivant le Vcore (en full) :

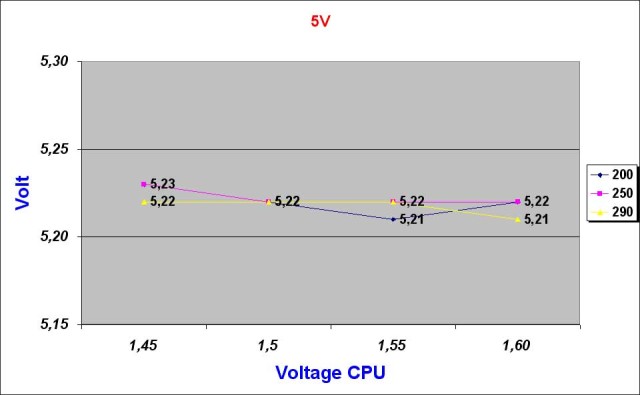

Voici la variation du voltage 5V relevée au multimètre suivant le Vcore (en full) :

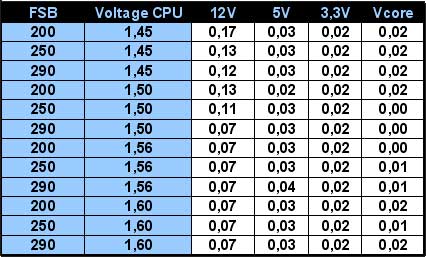

Et voici les variations des voltages 12V, 5V, 3.3V et du Vcore données par le logiciel OCCT :

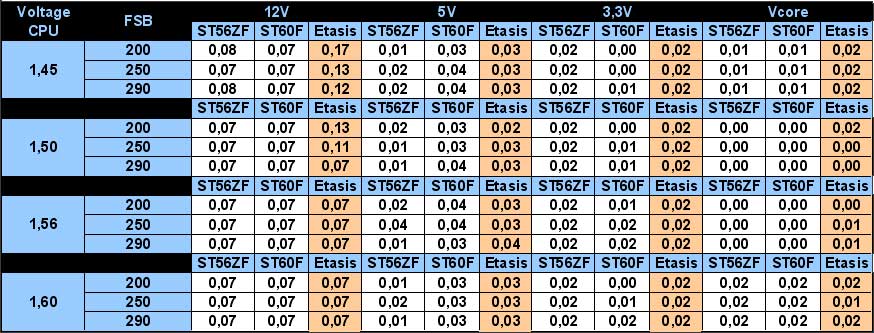

Pour comparaison voici les variations de cette alimentation avec celles de la ST60F et de la ST56ZF :
Que peut-on conclure de ces tests au niveau des voltages :
- Les tensions sont assez stables, moins que pour les 2 alimentations de chez Silverstone notamment au niveau du 12V mais rien d'alarmant.
- Les tensions sont plus stables avec un FSB haut surtout pour le 12V.
- Le Vcore est assez stable dans l'ensemble.
- Le 3.3V est tout à fait stable et ne varie guère plus de 0.02V.
- Toutes les tensions ont un voltage supérieur au niveau requis, vérifié avec le multimètre pour le 12V et le 5V. Pour le 3.3V, il reste aussi au- dessus de sa valeur de référence.
