Voyons maintenant de plus près l'intérieur du boîtier.

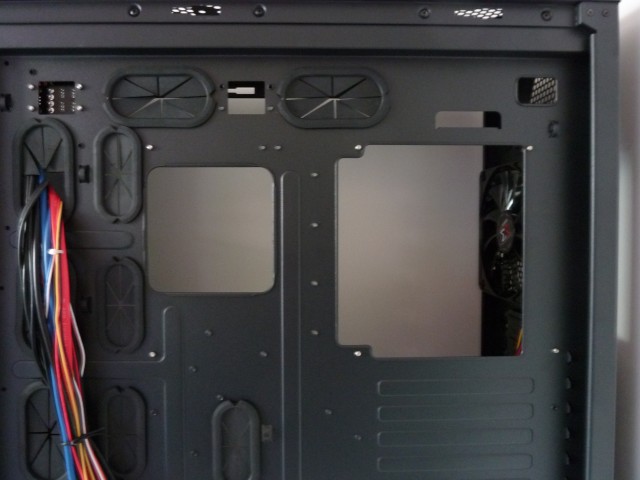

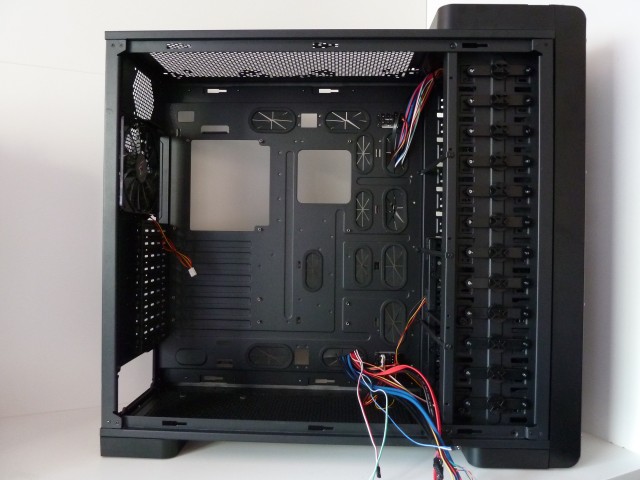

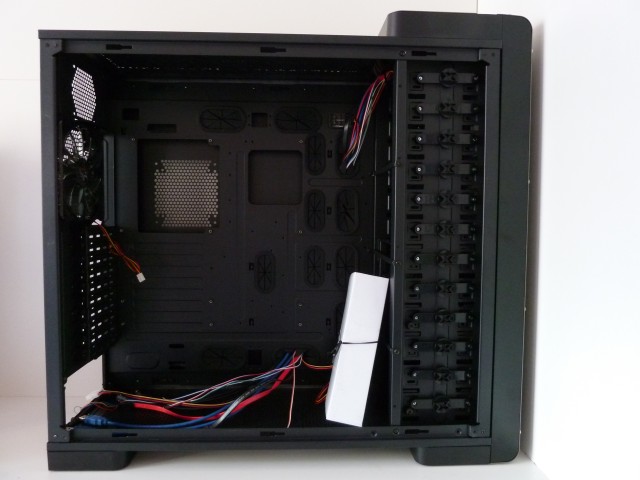

Une fois que l'on a enlevé les 2 parois latérales, on remarque 2 trous permettant d'installer et de démonter facilement un ventirad. Pourquoi 2 ? C'est pour les cartes mères dual socket comme la SR2 d'EVGA.

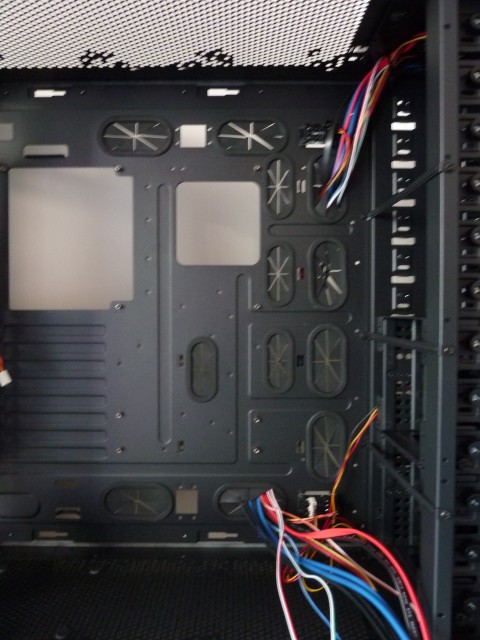

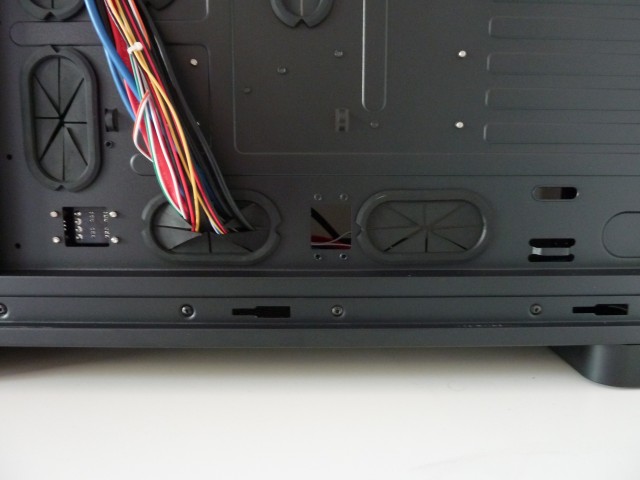

Sur le bas et sur le côté droit du support de la carte mère, on a de nombreux passages de câbles.

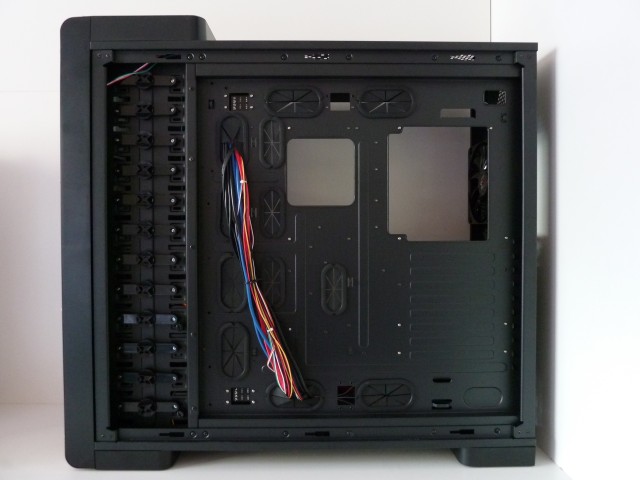

D'autre part, à l'arrière du support de la carte mère on a des petites anses permettant d'attacher les câbles avec l'aide de serre-fils.

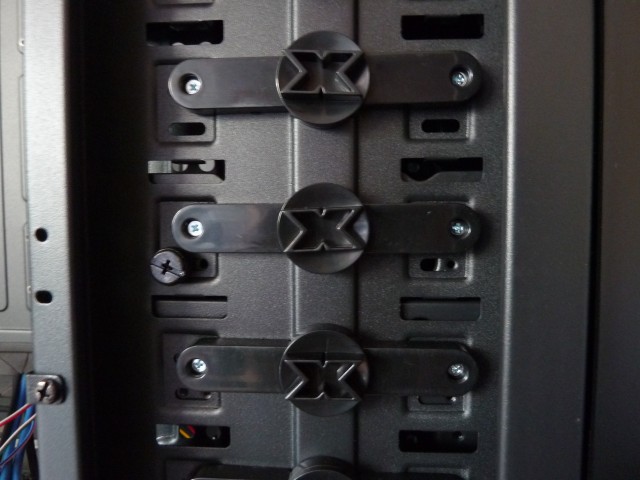

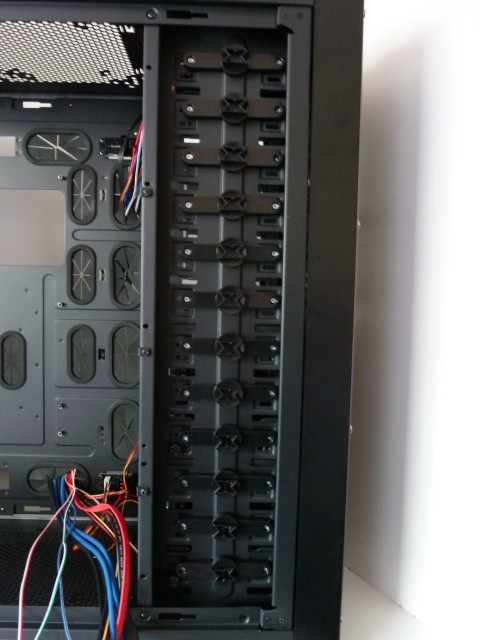

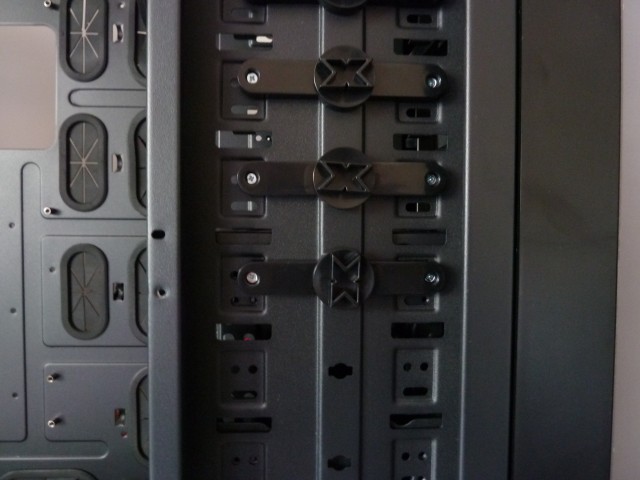

Les baies 5"1/4 disposent de fixations tool-less, il suffit de tourner le X pour l'enlever.

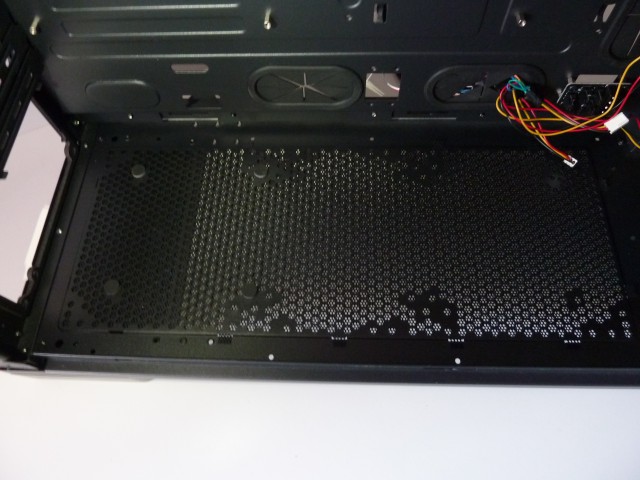

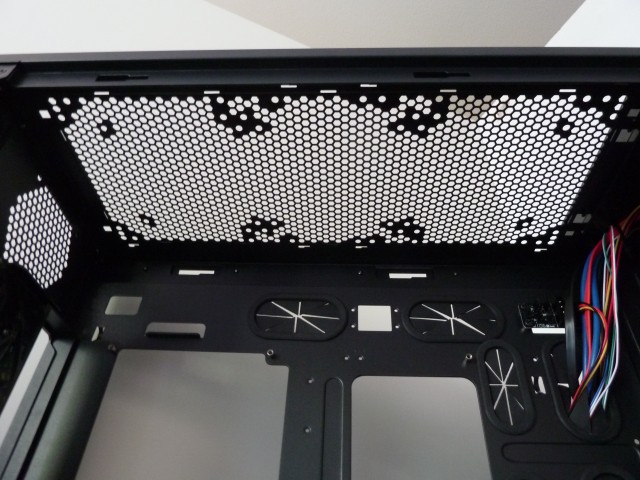

En bas ou en haut on peut mettre soit 3 ventilateurs 120/140 mm ou 2 en 200 mm, cela dans le cas où il n'y a pas d'alimentation, sinon on pourra mettre dans ce cas 2 ventilateurs en 120/140mm ou 1 en 200mm.

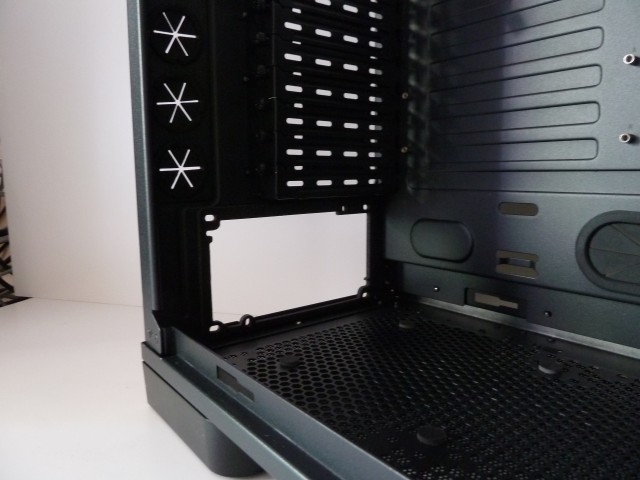

Si vous choisissez d'installer votre alimentation en bas, elle reposera sur des pastilles en caoutchouc. Il y a un entourage en mousse permettant d'atténuer les vibrations de votre alimentation.
Les cartes graphiques et autres seront fixées avec des vis classiques, ce qui n'est pas plus mal car c'est un gage de sécurité car les systèmes tool-less ne sont pas toujours à la hauteur.
