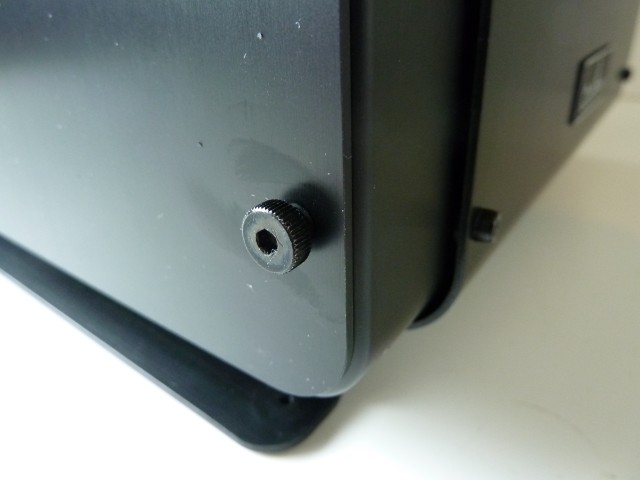

Voyons maintenant les entrailles des différents modules en commençant par celui pour la carte mère. Pour enlever chaque panneau latéral, il faut enlever pas moins de 6 vis.

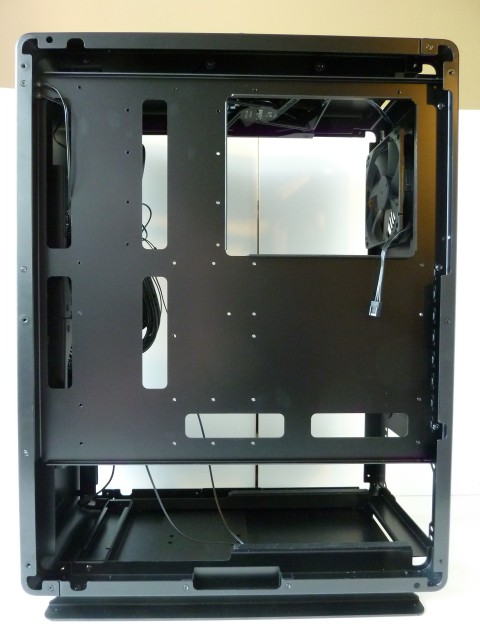

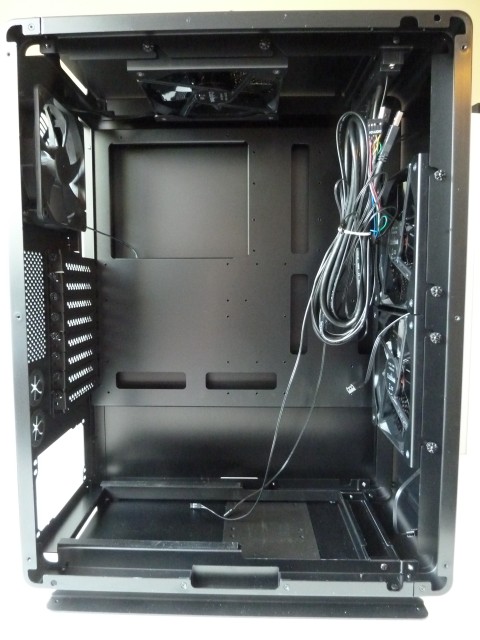

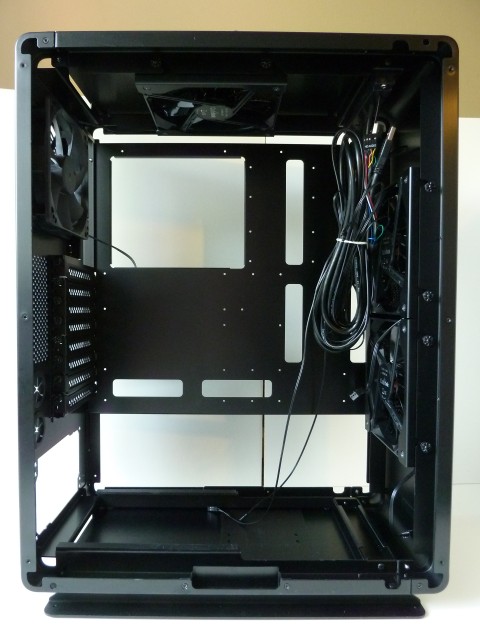

Voilà une fois les panneaux enlevés.

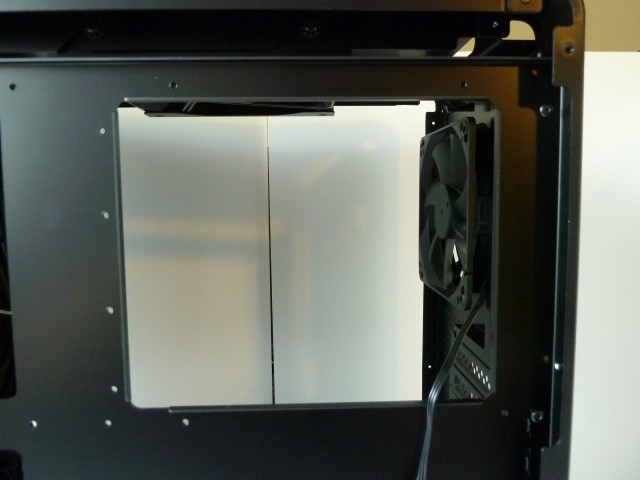

Le support de la carte mère dispose d'une ouverture permettant d'installer ou de retirer un ventirad CPU sans démonter la carte mère.
Le support de la carte a de nombreuses ouvertures permettant de faire passer les câbles par l'arrière de celui-ci. Les passages de câbles sont sans protection et l'épaisseur de l'aluminium est assez fine, ce qui pourrait provoquer des coupures ou des usures sur les câbles. Cela ne sera pas un problème une fois que vous aurez fixé les câbles.

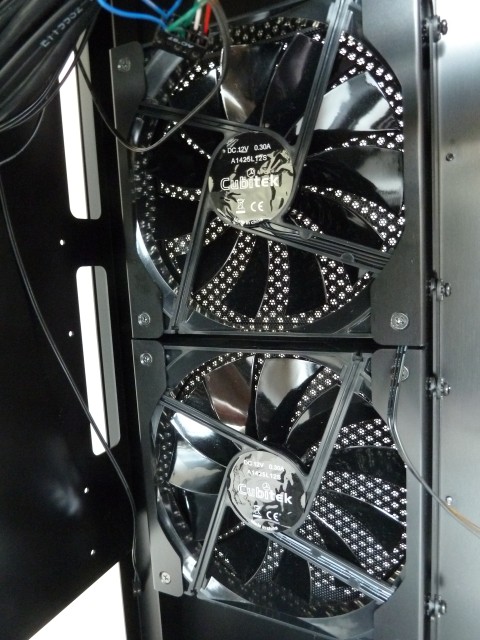

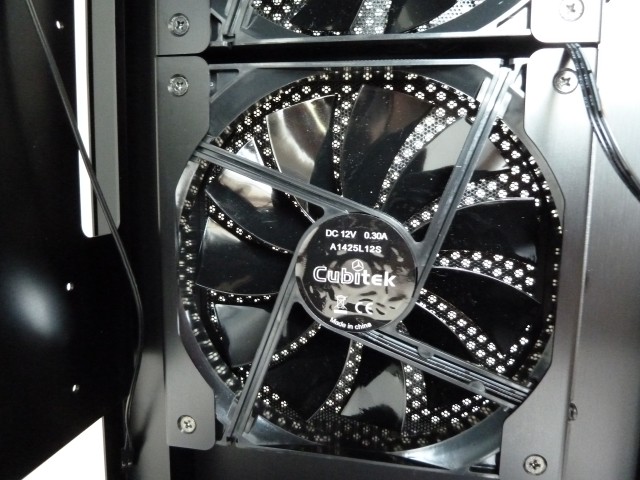

Sur l'avant on retrouve 2 ventilateurs en 140 mm.

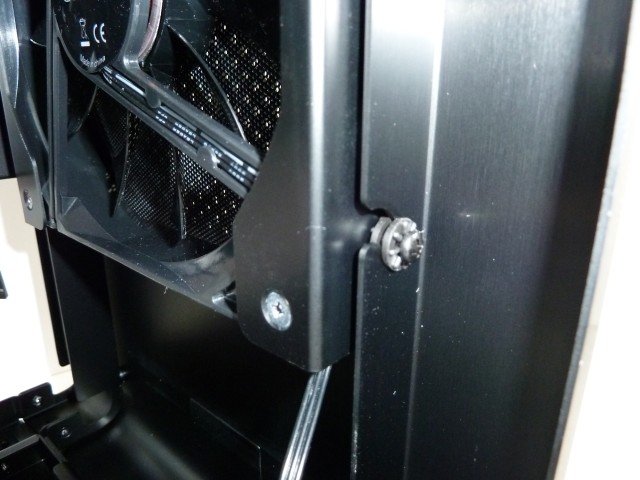

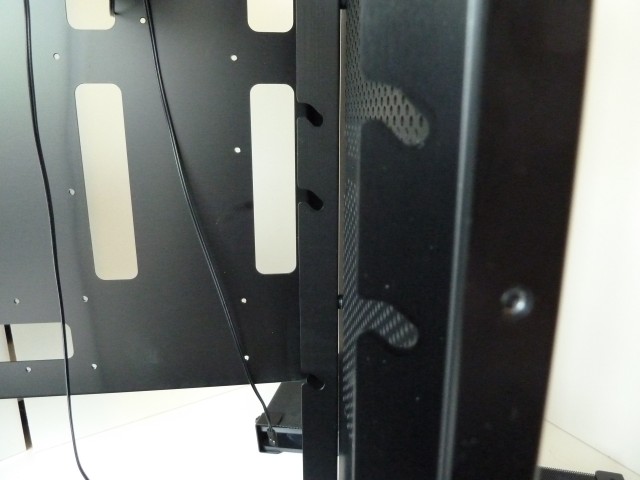

Les ventilateurs sont enfichés via des rondelles en caoutchouc, limitant ainsi les vibrations des ventilateurs.

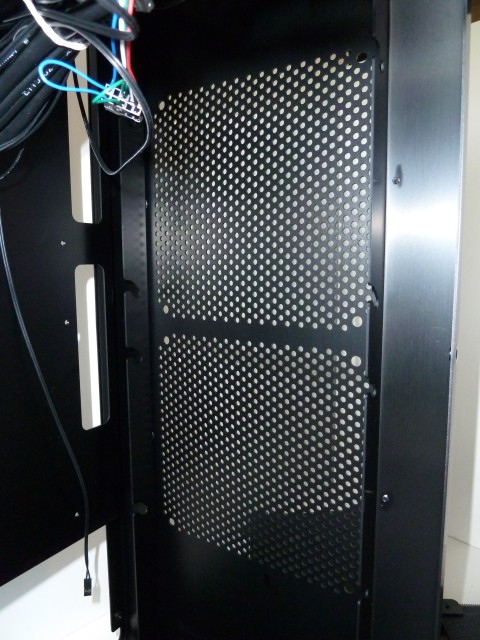

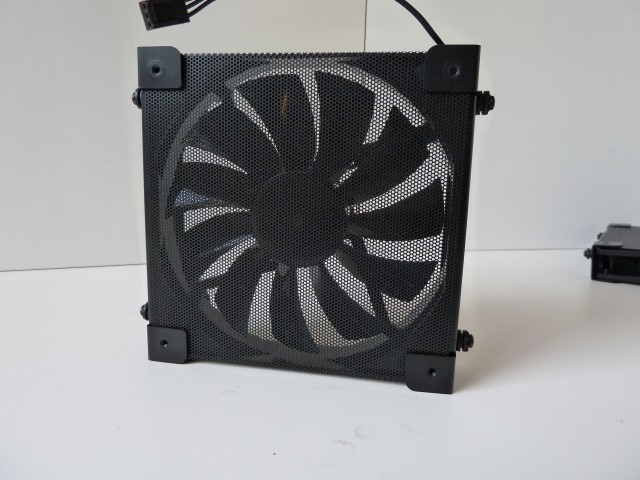

Ils peuvent s'enlever très facilement, chaque ventilateur dispose d'un filtre.

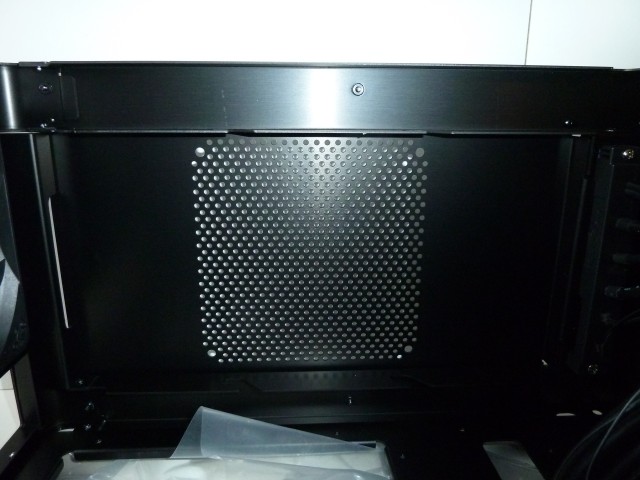

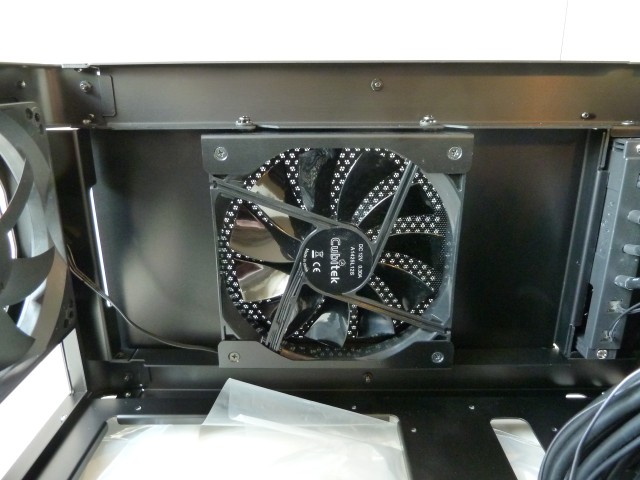

Le ventilateur placé sur le haut est fixé de la même manière.

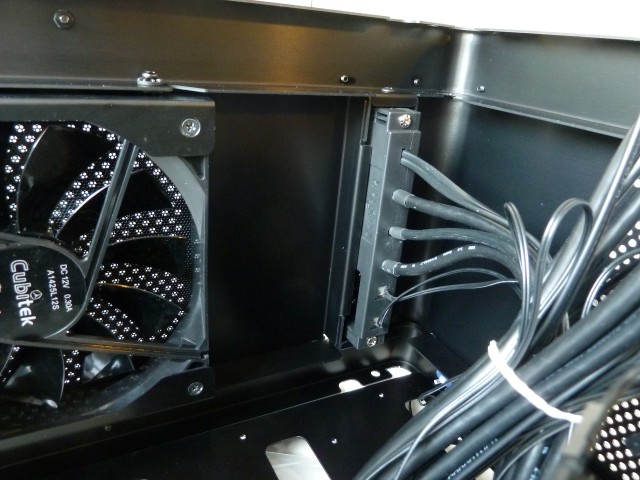

Sur le haut et l'avant on retrouve les câbles des prises extérieures.

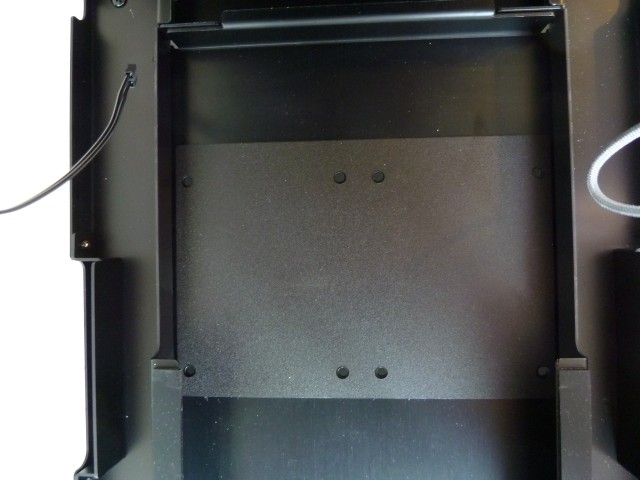

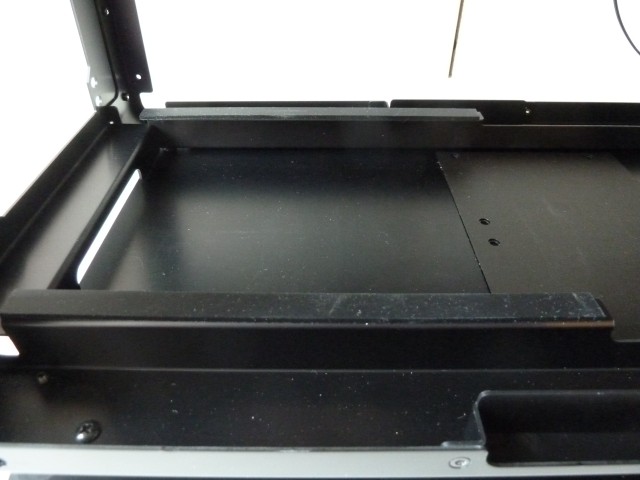

En bas l'alimentation repose sur des supports équipés d'un caoutchouc pour éventuellement atténuer les vibrations de l'alimentation. En avant de l'alimentation, on a 2 emplacements pour des disques durs ou SSD en 2"1/2.

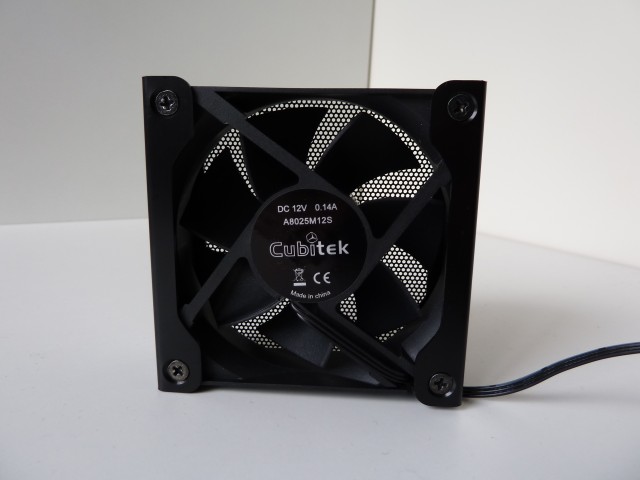

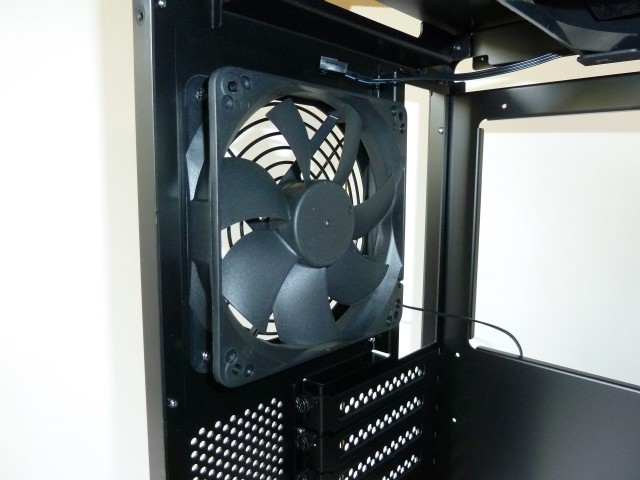

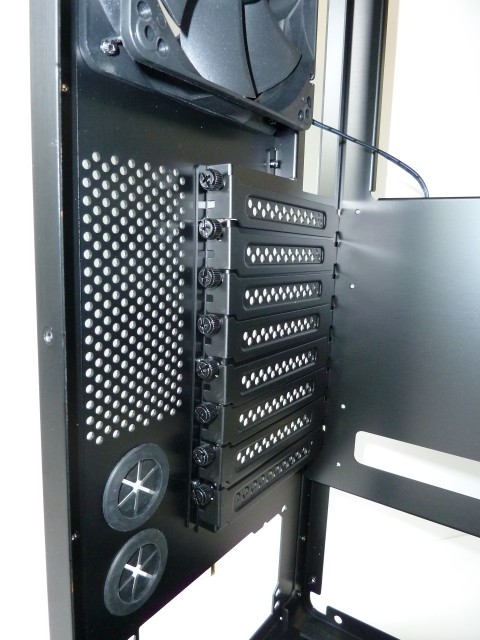

A l'arrière on a le ventilateur ainsi que les 8 slots PCI.
