Le montage est assez simple bien qu'il y ait de nombreuses vis à enlever, à revisser, mais il y a tout de même un ordre à respecter.
Voici la configuration qui sera montée dans le PC-Q08 :
- Carte mère : Intel DH57JG
- CPU : Intel Core i3-540 3.684 Ghz (23*160)
- Mémoire : G.Skill ECO DIMM Kit 4GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7D-4GBECO)
- ASUS PCIe Gen2 SATA6G
- Disques durs :
Seagate 7200.7 120 Go
Western Digital Caviar Green 1.5 To WD15EADS x 4 - Graveur Pioneer DVR-216D SATA
- Alimentation : Corsair CX 400

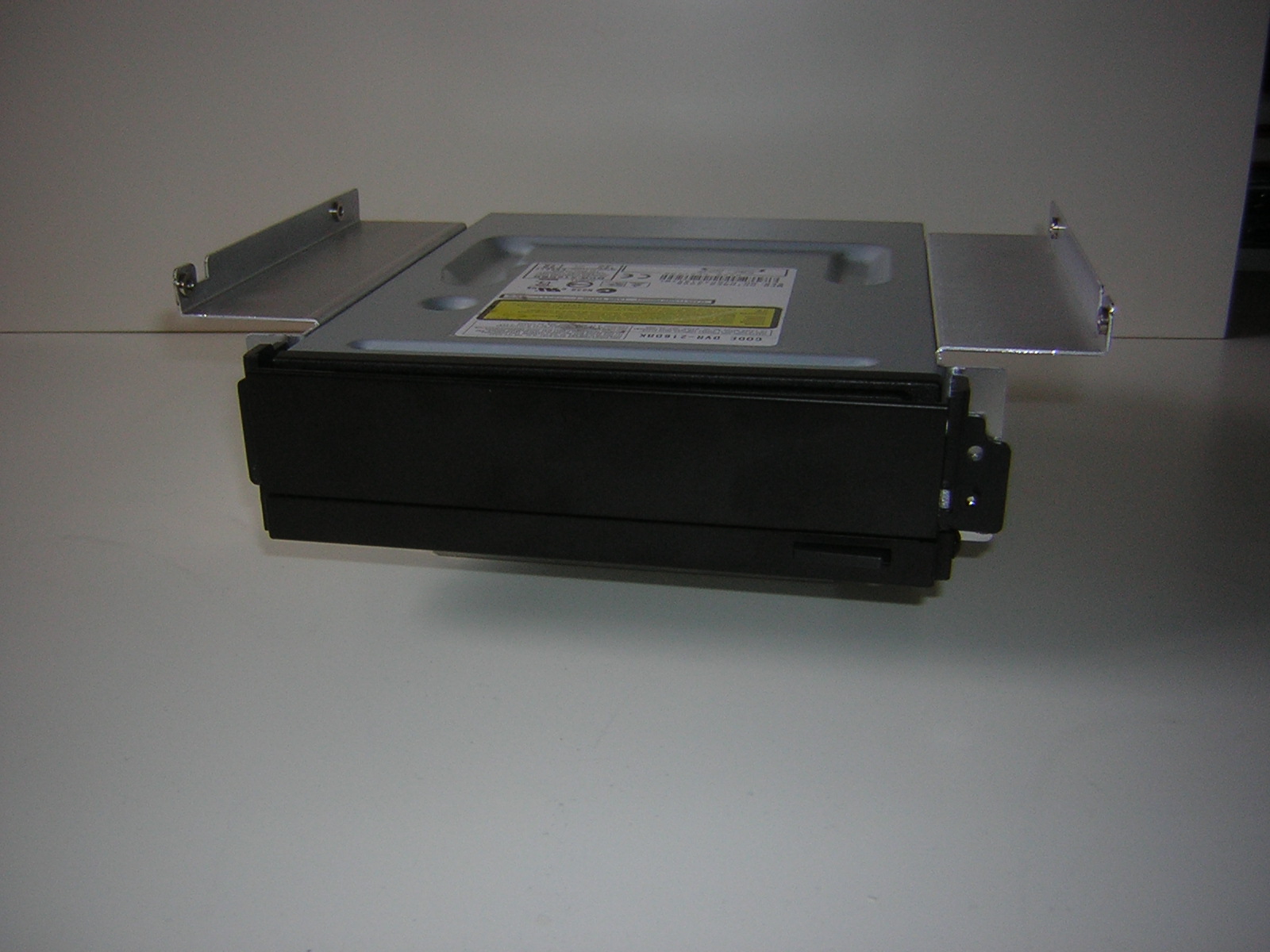

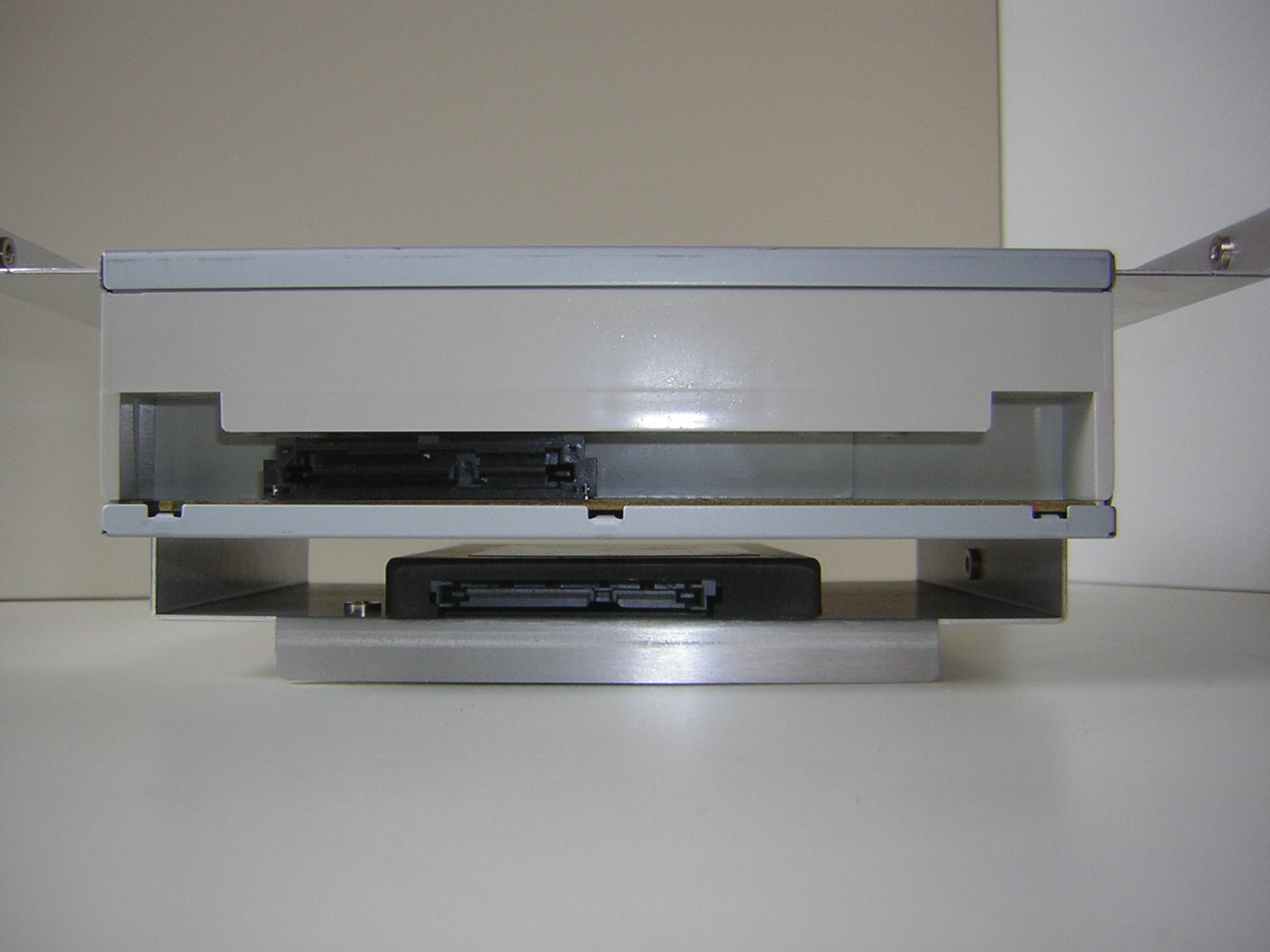

On commence par un graveur de DVD, sous le graveur on remarque qu'il y a de la place et 4 trous qui correspondent tout à fait à un disque SSD 2"1/2 par exemple, un emplacement que Lian Li ne fait pas mention.

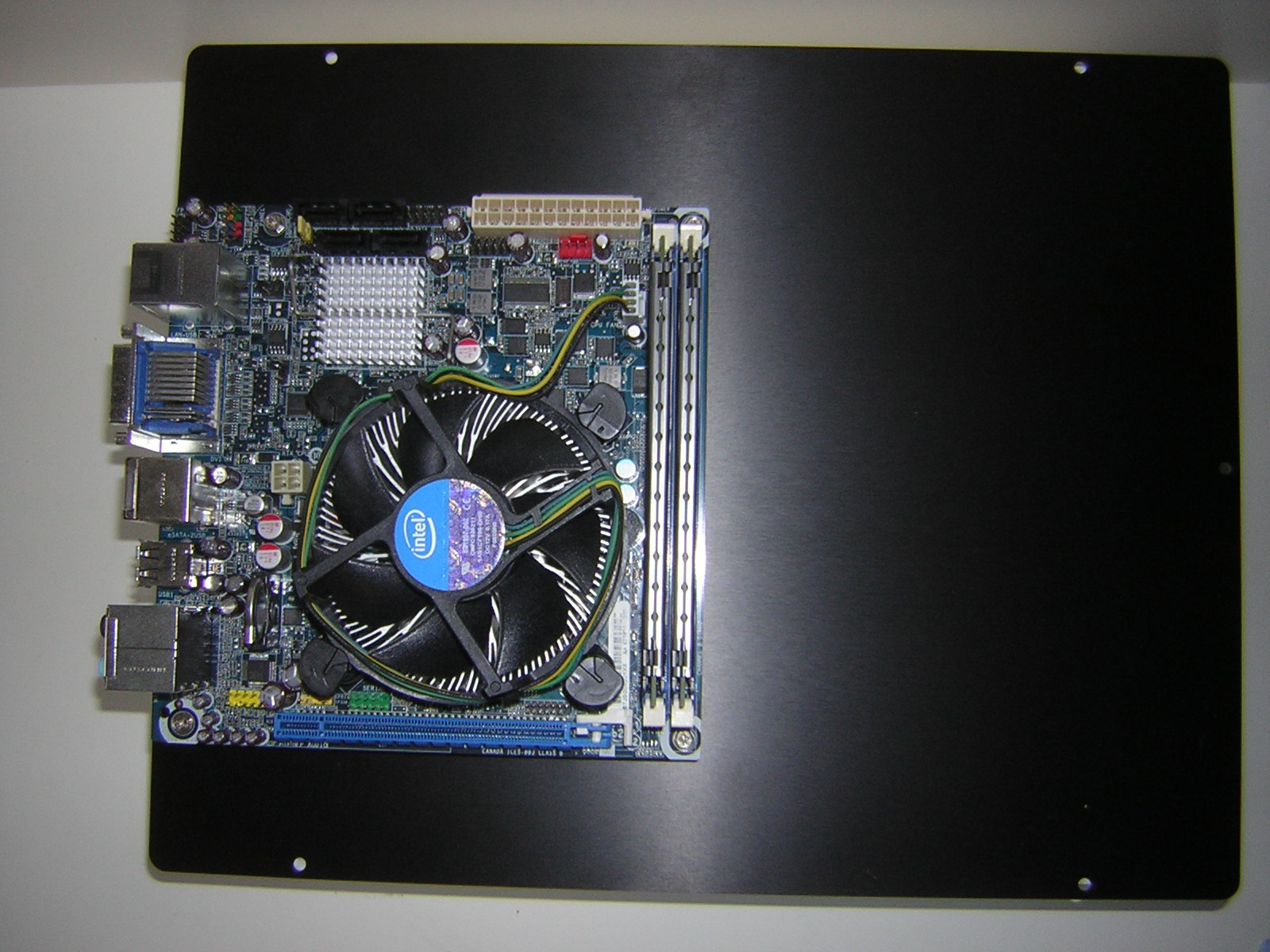

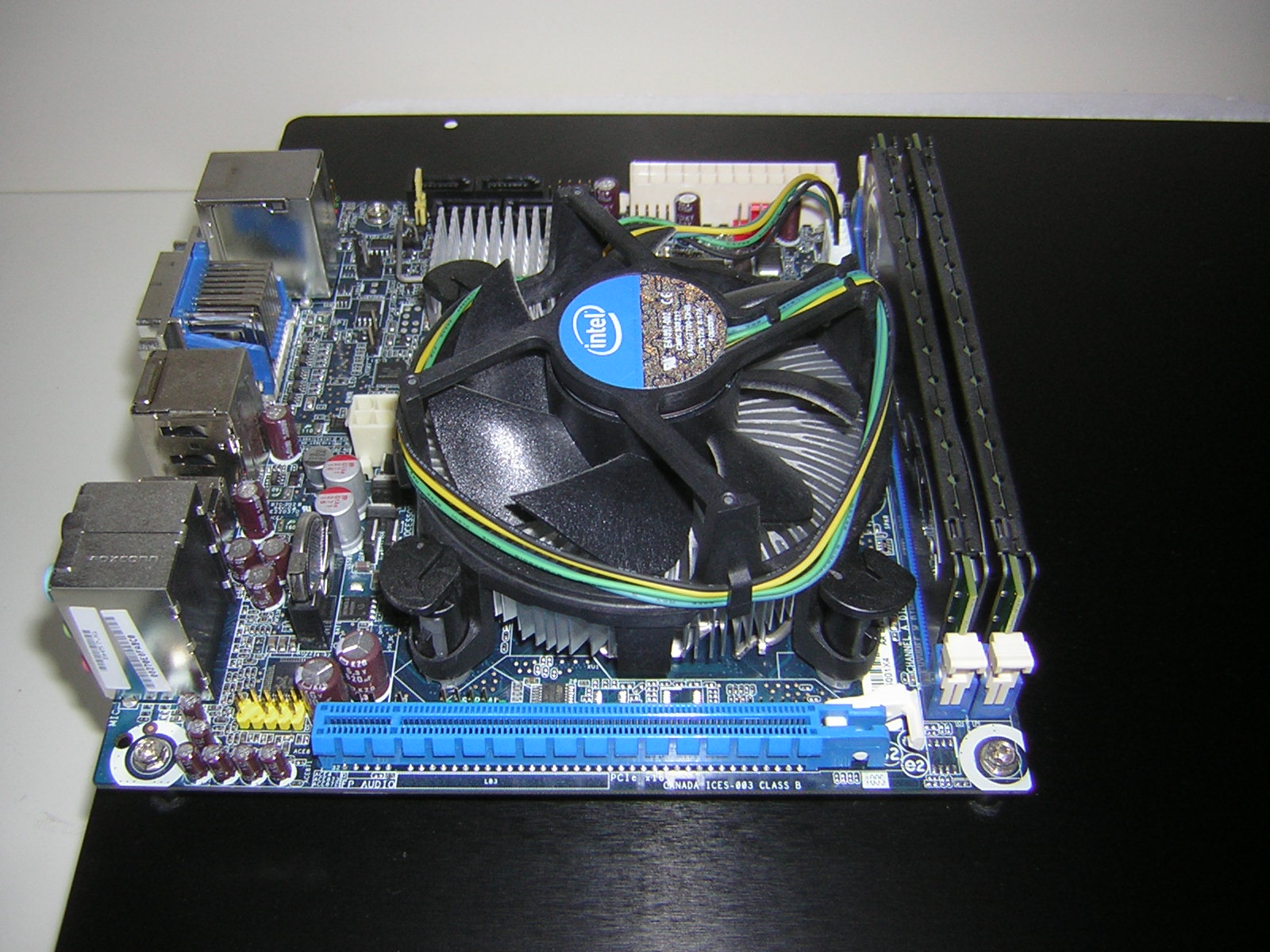

La carte mère mini-ITX se fixe directement sur le panneau latéral droit du boîtier, d'où la présence des 4 picots.

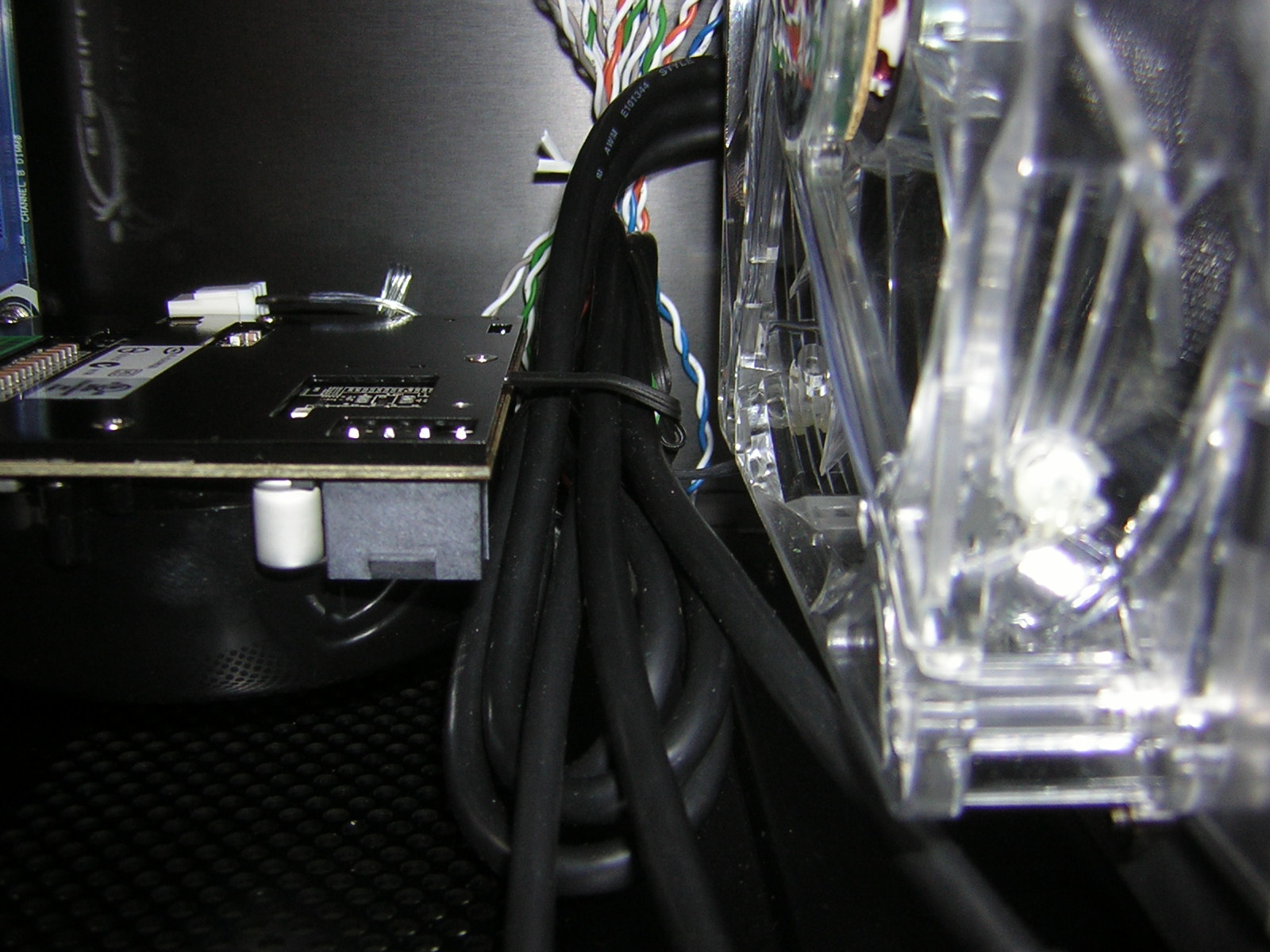

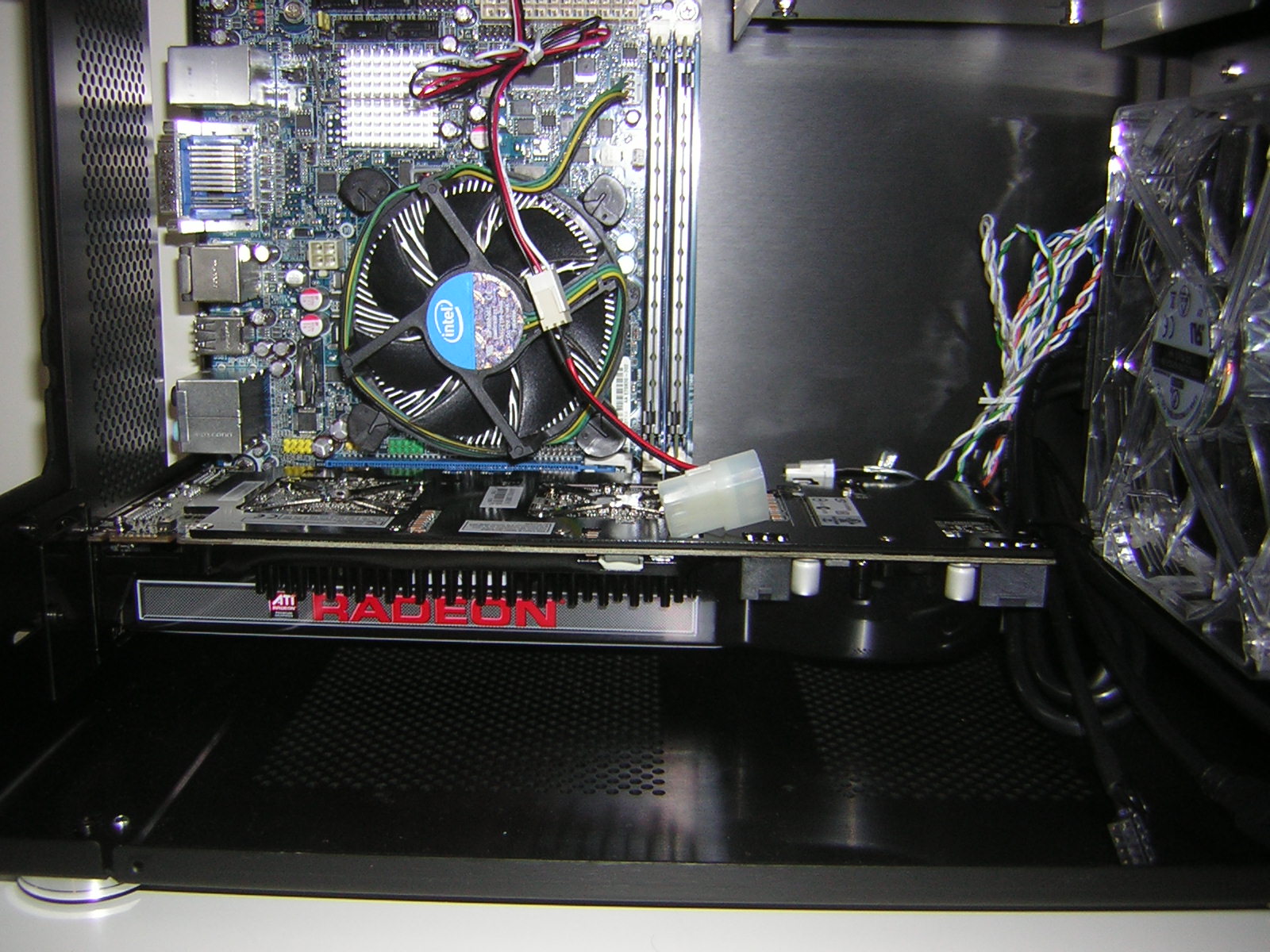

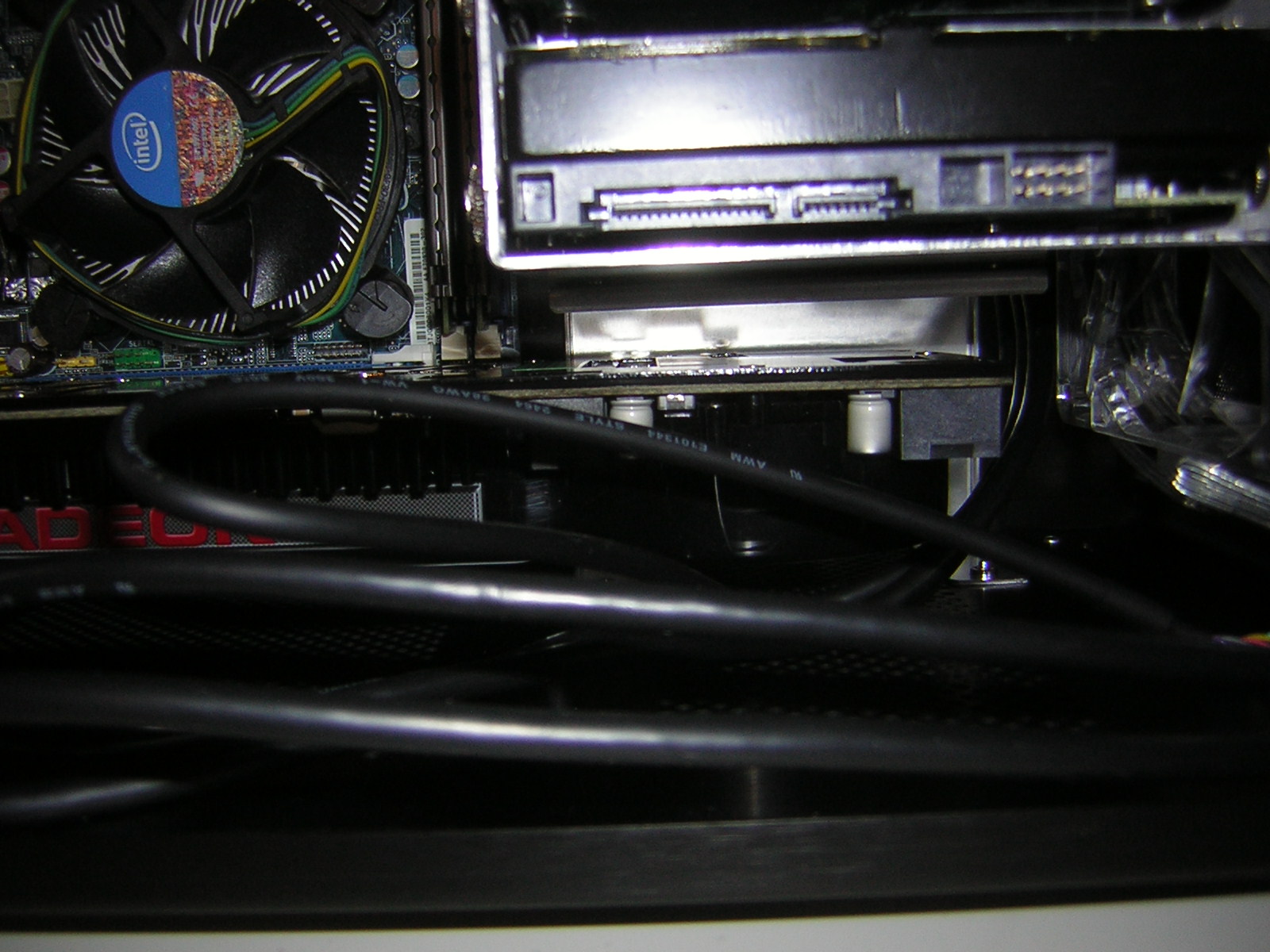

Le boîtier accepte les cartes graphiques jusqu'à 300 mm de longueur, voici un exemple avec une Radeon HD 4870X2 qui rentre sans problème.
Pour pouvoir mettre la cage de disque dur en place, il faut mettre en place l'accessoire fourni, que cette cage repose dessus et ne soit pas dans le vide car les 4 disques durs pèsent sur la cage.

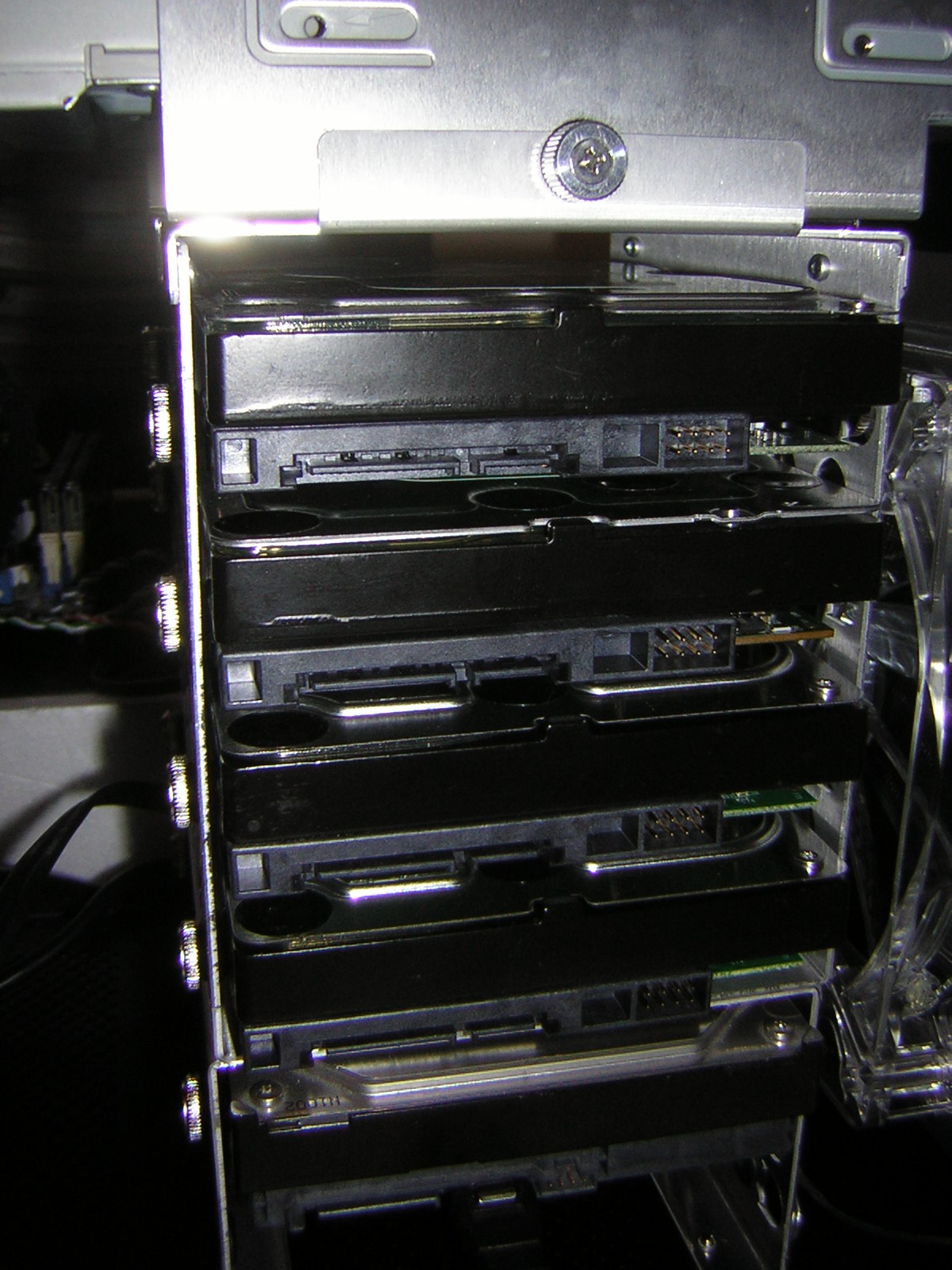

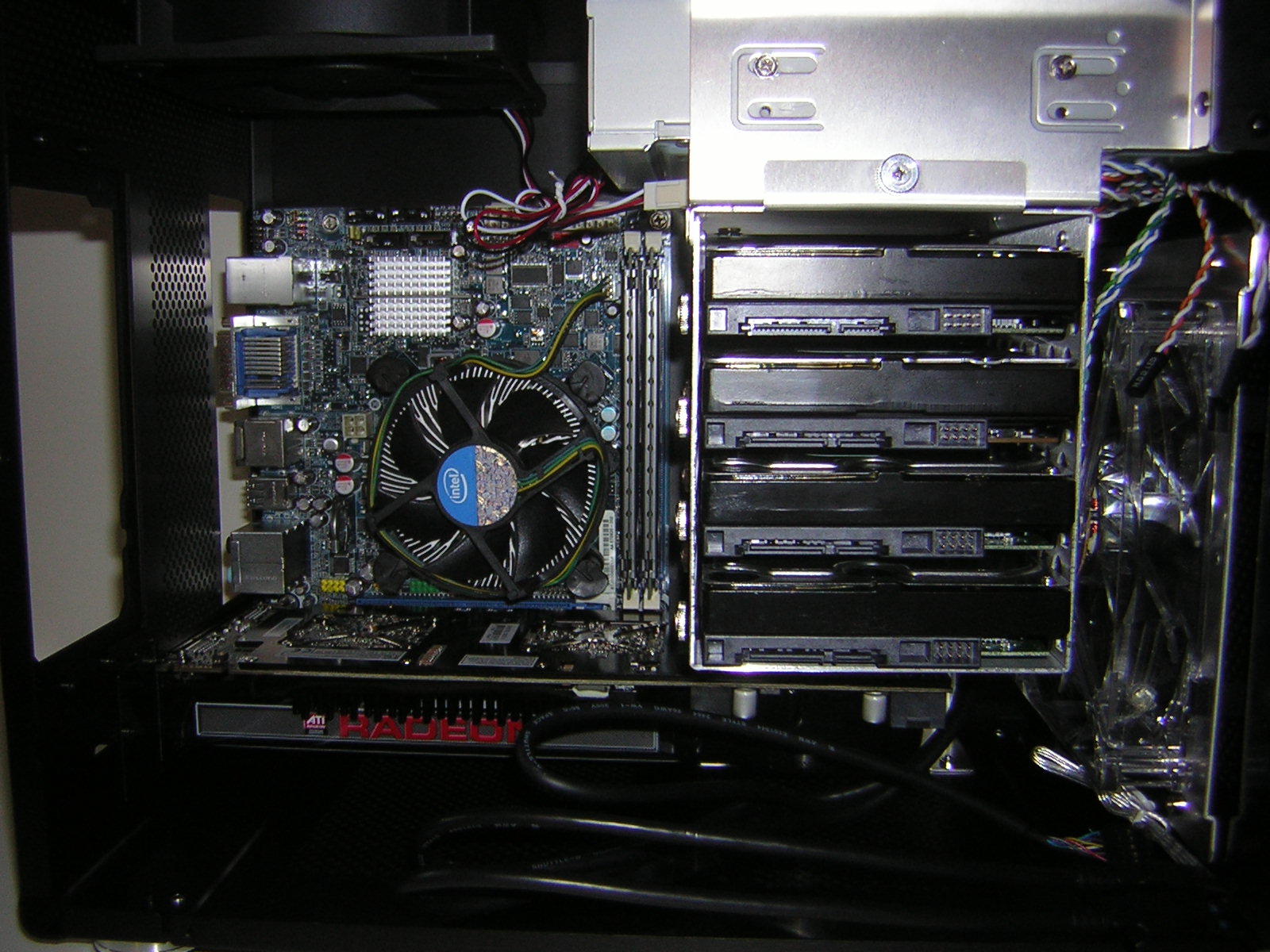

Voici une fois installé les 5 disques durs.

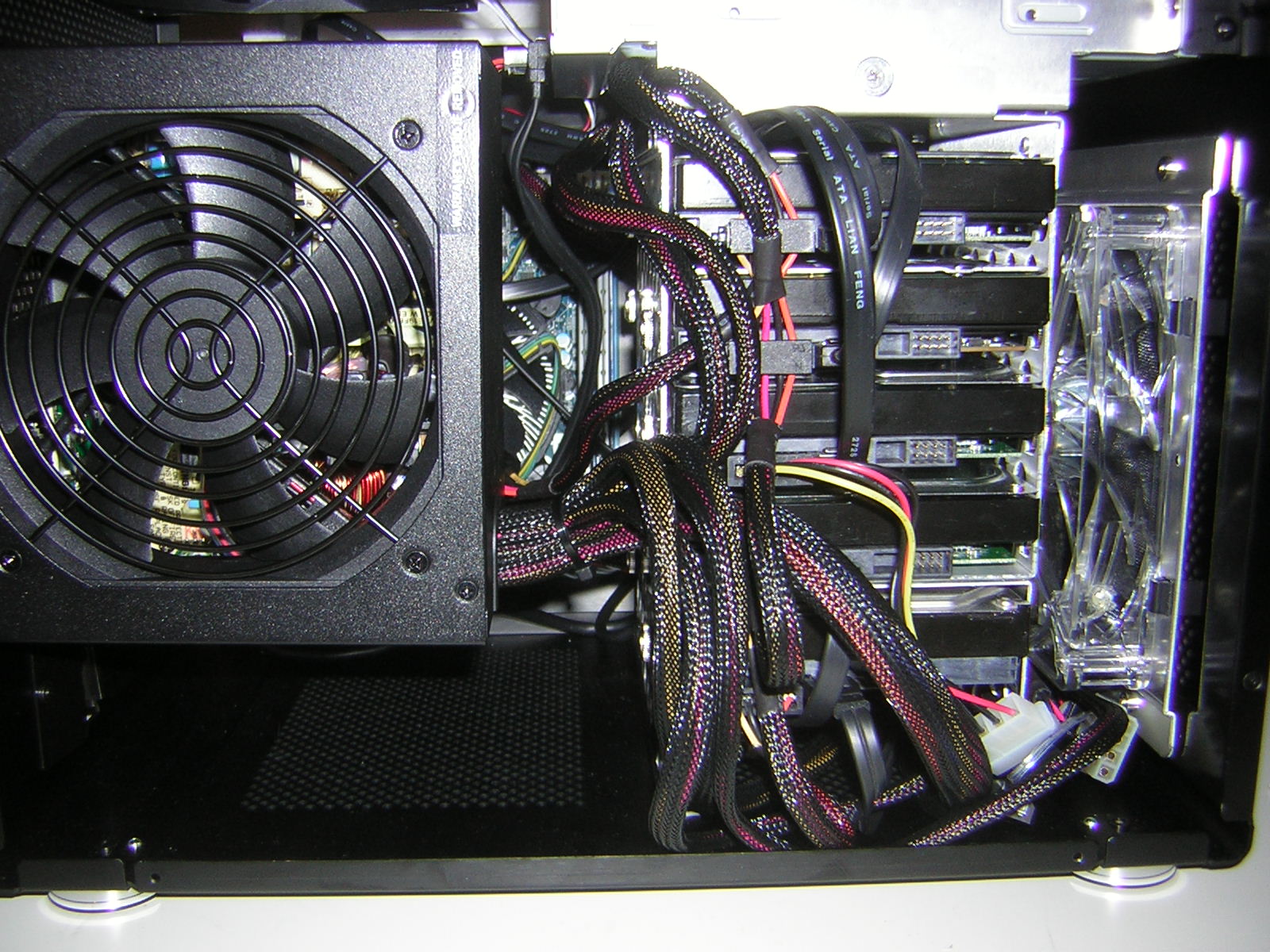

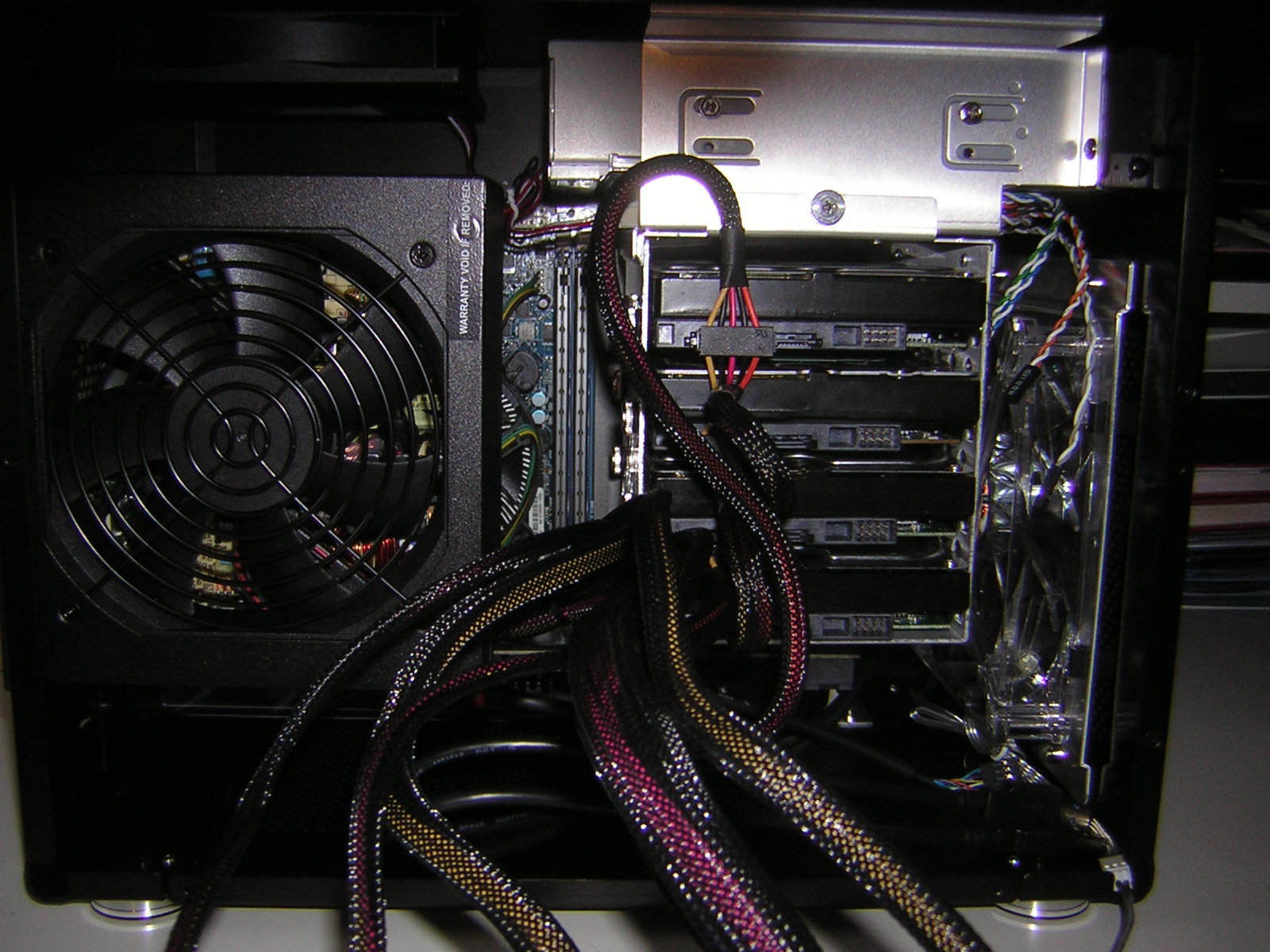

L'alimentation CX400 de Corsair est particulièrement réputée et notamment pour monter un NAS ou un PC home cinéma. Plus un boîter est petit plus le câble management est compliqué et contraignant, dans l'idéal une alimentation modulaire est plus adéquate pour ne mettre que les câbles nécessaires. Les perforations sur le panneau latéral gauche permet à l'alimentation de ne pas chauffer et d'avoir un rendement optimum.
Commentaires
vu que la CM n a que 4 ports sata ?
je pense que vous n avez pas non plus brancher le lecteur graveur 1 port Sata en plus.
c est un peu le probleme avec ce boitier,beaucoup de possibilité ,mais les CM n ont pas assez de ports disponibles,a part Zotac qui en propose 6 ,Gygabit et Inetl 4,et souvent c est plutot 3 ports.
et effectivement,pour le montage il faut etre fin,methodique ,et tres patient,sachet de rislans bienvenu.
a part cela tres bon article.
mais je pense que le Lian li PC-V354,et plus aboutit...
ensuite cela reste une affaire de gout et de budget.
Cordialement. Oliv78
Merci !
Dans ce cas de figure, c'est vrais mais j'ai oublié d'indiqué que j'utilise sur le port PCIexpress une carte ASUS PCIe Gen2 SATA6G qui me permet d'y brancher le graveur de DVD et le disque Seagate pour le système.
Les 4 disques Western Digital sont branchés directement sur la carte mère.
Merci de la reponse,
effectivement,avec une SUS PCIe Gen2 SATA6G,cela est different.
Mais ou cas ou l on veut ajouter une CG qui pulse un peu ,genre 5750 ou 5770,le port est PCI est OUT pour les autres DD juste 3 DD + 1 graveur
c est vraiment le reproche que je fait au Mini ITX en CM.
la conception est la,mais au vue d un boitier aussi "customizable",il faut vraiment savoir quel choix prendre dans la configue...
et le choix du Ventirad est vraiment tres important .
Un Samuel 17 Prolimatech passe sans soucis et vraiment tres performant.
j ai monté ce boitier PC08 et un autre Lian Li A05N,
prochainement je pense me tourner sur un VC354,mais certaines choses me gene encore sur ce boitier.
pour infos le A05N est un fabuleux boitier Mini tour ,ses cotes ont tres proches du VC-354 ,mais le prix a l avantage d etre tres bas . a 91 euros le boitier ..ensuite => choix/gout/couleurs/budget .
Olivi78
L'idéal serait une carte au format DTX (2 ports PICexpress) mais elles sont très rare, et là c'est le pu et le chipset qui sont pas top (Atom et nm10).
Pour avoir 6 ports, il y a la carte de zotac avec un chipset H55 mais pas de raid, c'est pour çà que je me suis tourné vaec la carte intel, on peut toujours mettre que 4 disques dur (raid 0 et raid 5, Intel le permet), le ports PCI express est libre pour une carte graphique et on peut utiliser un graveur USB.
Sinon il y a toujours la carte de DFI en chipset P55 mais elle n'a que 3 ports SATA.
c'est vrais que le VC-354 semble très intéressant.
Une alimentation modulaire Corsair HX750 certifiée 80+ Argent coûte le double mais me semble plus indiquée...
