Silverstone LC11

page 10 sur 13 - Montage

Passons maintenant au montage...

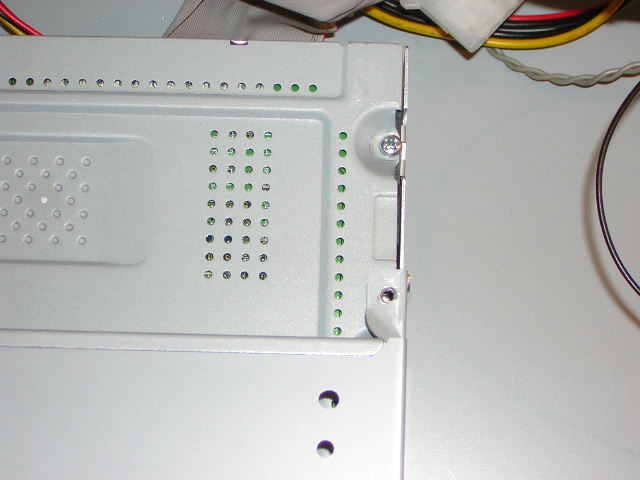

le disque dur :

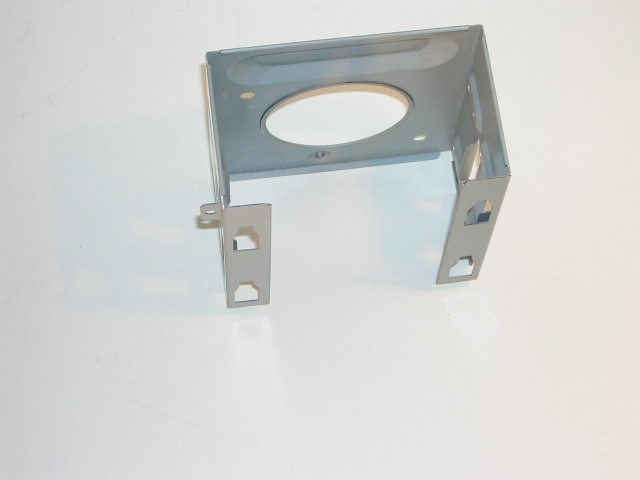

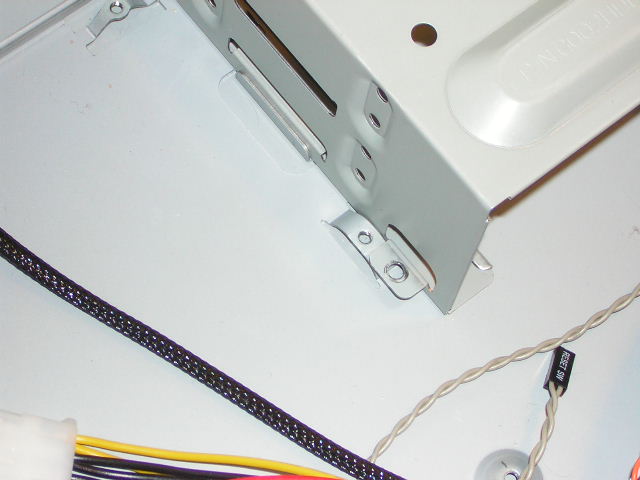

• pour monter le disque dur, il faut enlever la cage qui est maintenue par une seul vis.
• puis faire coulisser la cage du côté vers l'intérieur du boîtier

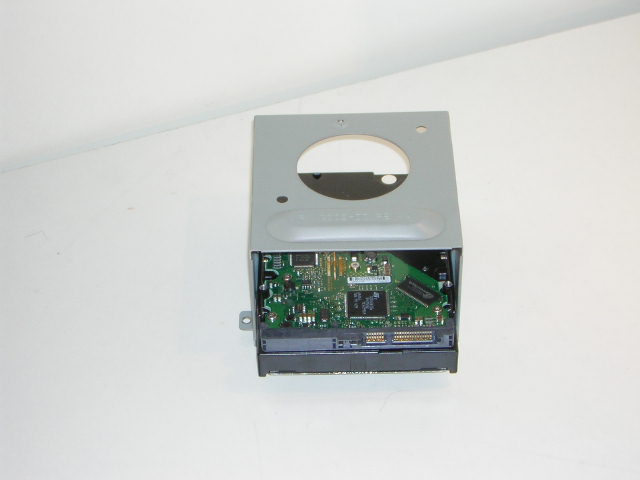

• puis monter le disque dur... d'ailleurs on le monte la tête en bas.

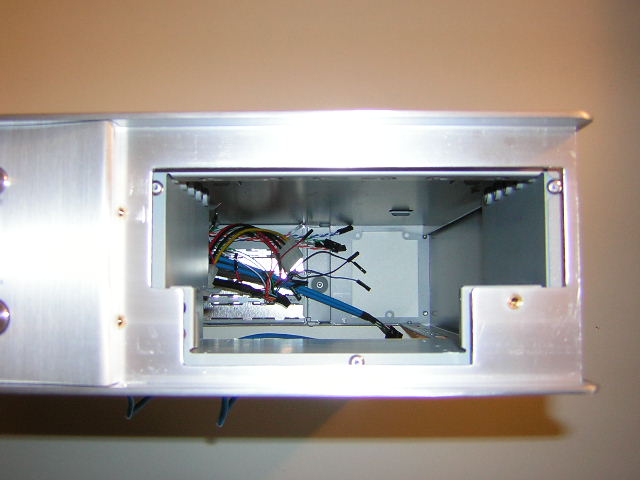

Pour monter le lecteur optique :

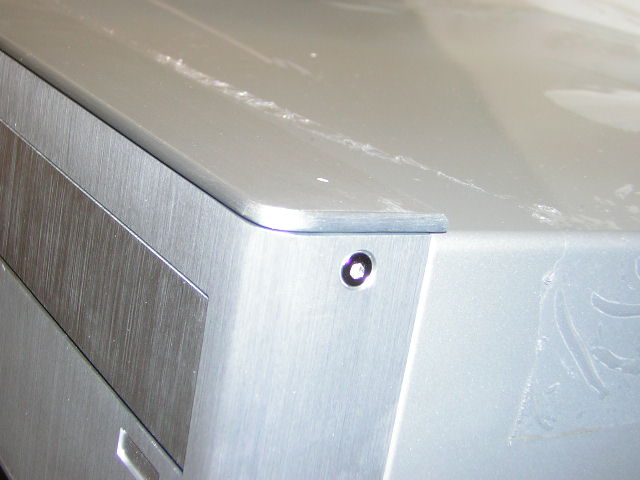

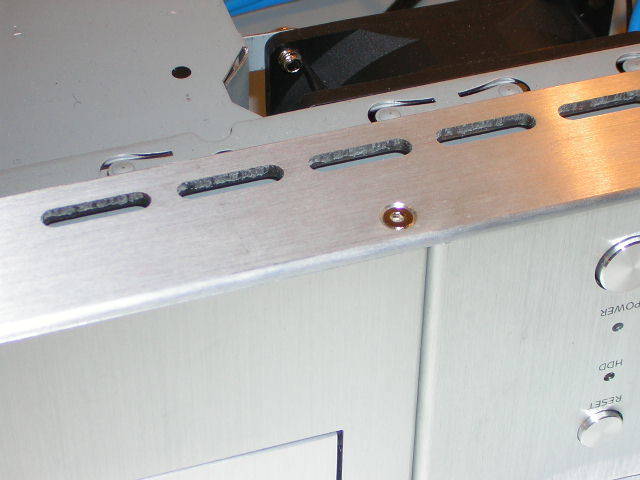

• il faut enlever 3 vis : 2 sur le coté et une en dessous

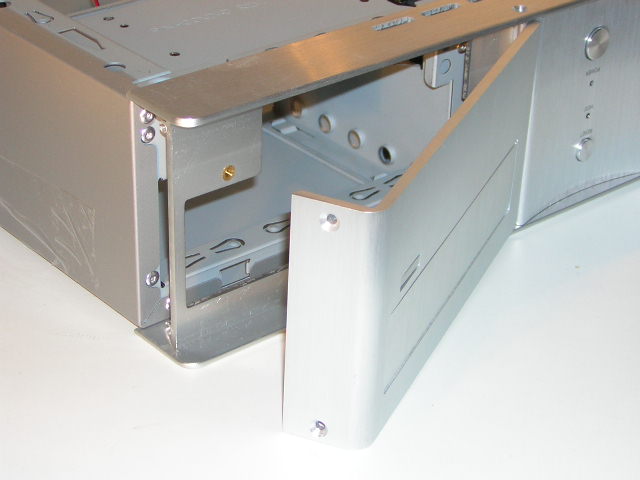

• faire basculer le cover vers l'avant afin de l'enlever

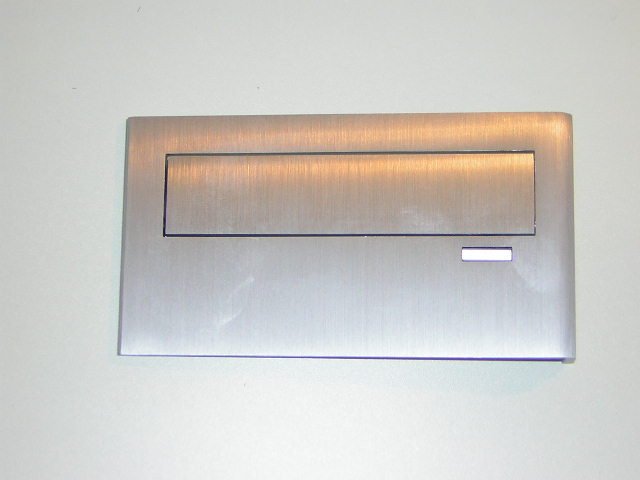

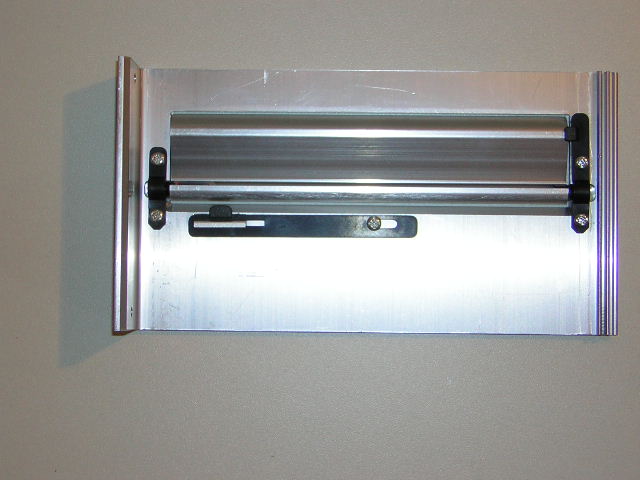

• Le cover est en aluminium et il est présent pour cacher entièrement le lecteur optique car en général il est plutôt disgracieux et se dépareille par rapport au boîtier.
  Le bouton éject est vraiment au raz du cover et on pouvait craindre qu'il soit difficile de l'utiliser mais au final il s'avère qu'il soit très sensible, et ne pose aucun problème à l'usage.

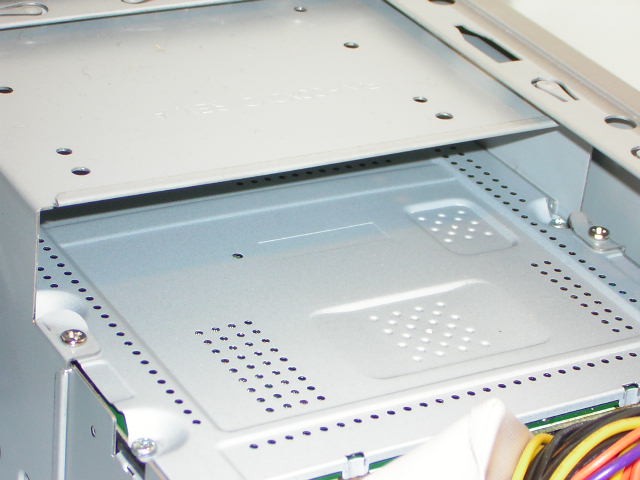

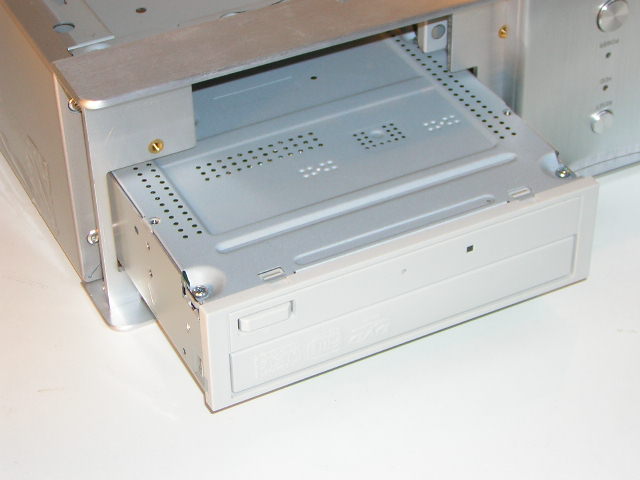

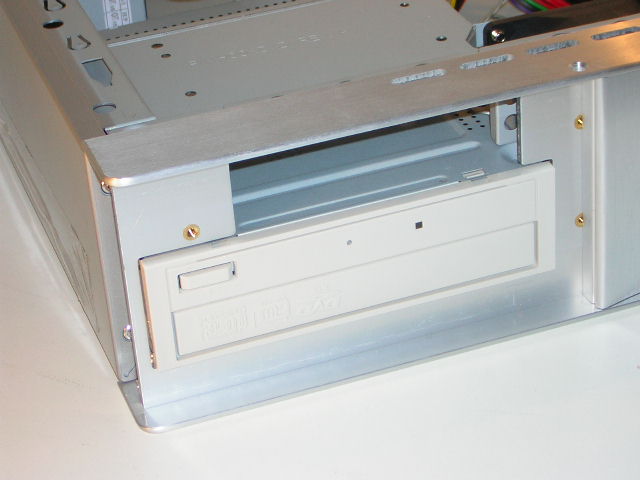

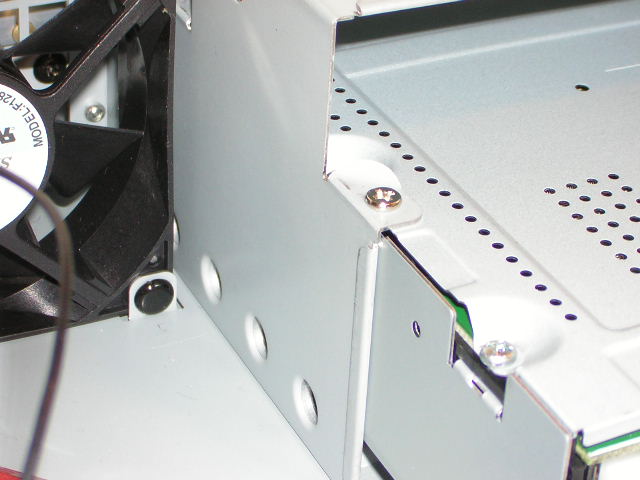

• il suffit ensuite de glisser le lecteur par l'avant et il sera maintenu par 2 vis sur le dessous.

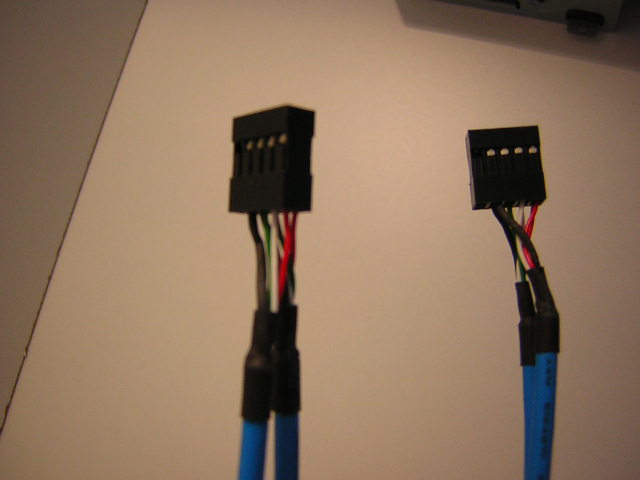

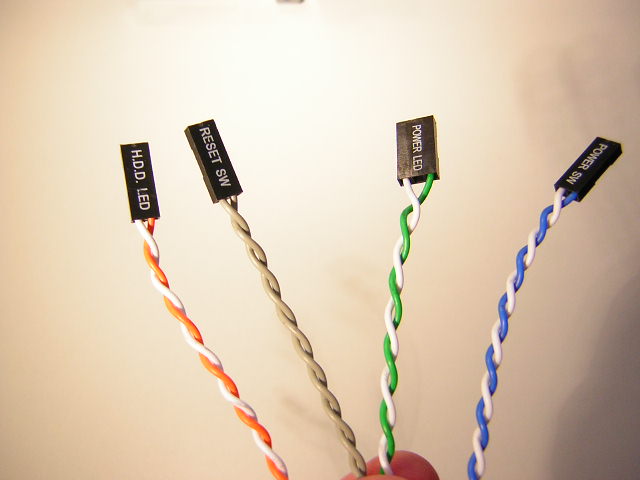

• Après, on trouve les différents connecteurs habituels à brancher sur la carte mère pour les boutons power et reset, les leds power et d'activité du disque dur, les prises USB, Firewire, casque et micro.

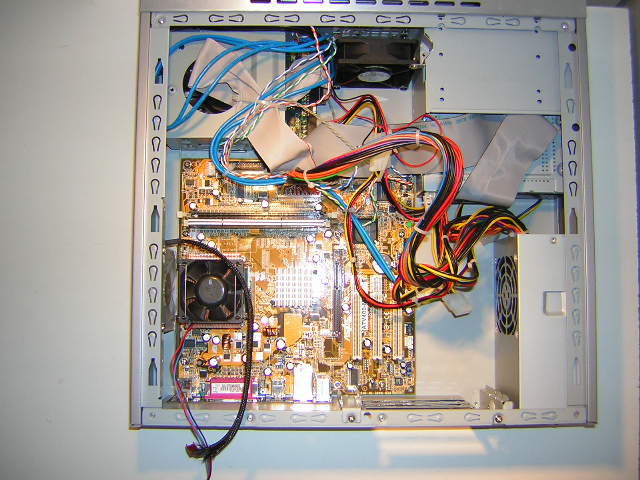

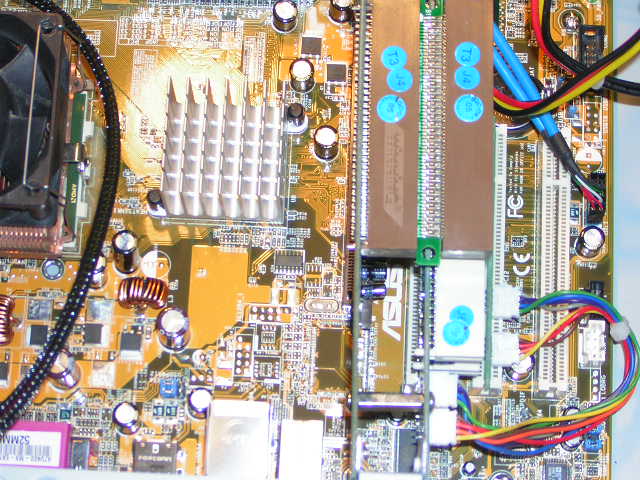

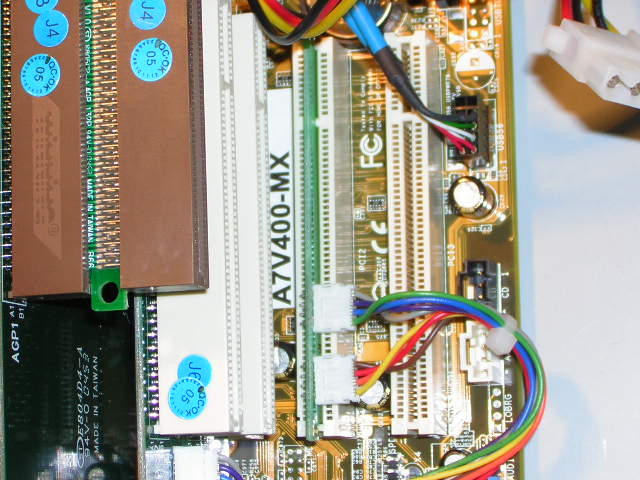

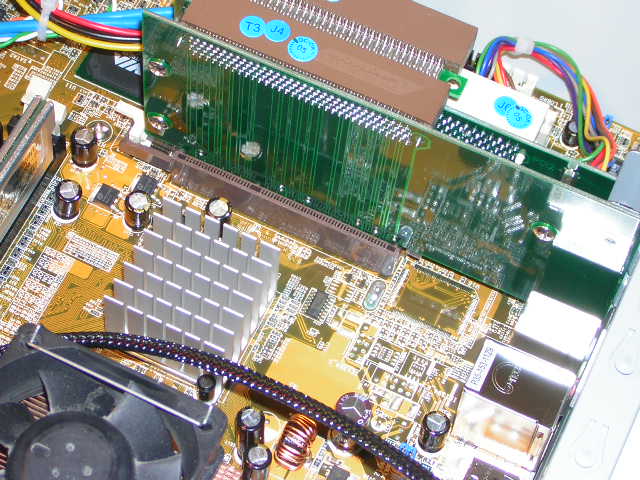

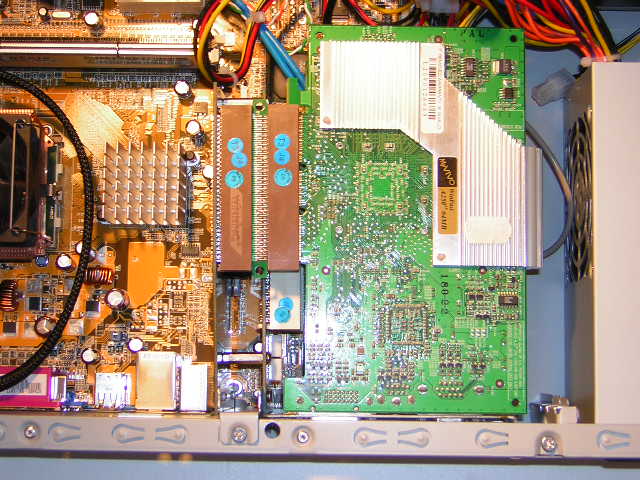

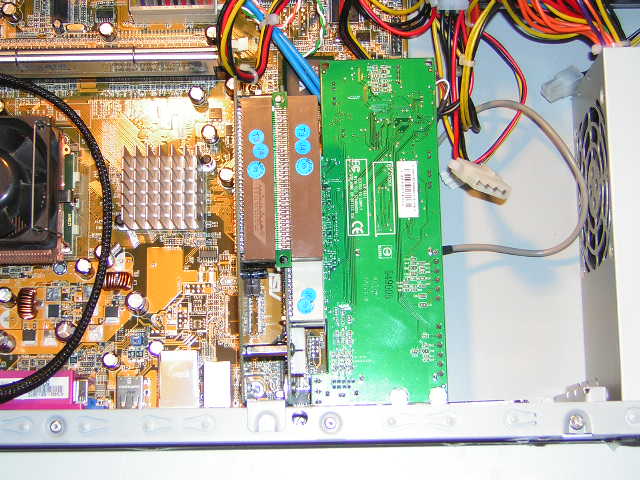

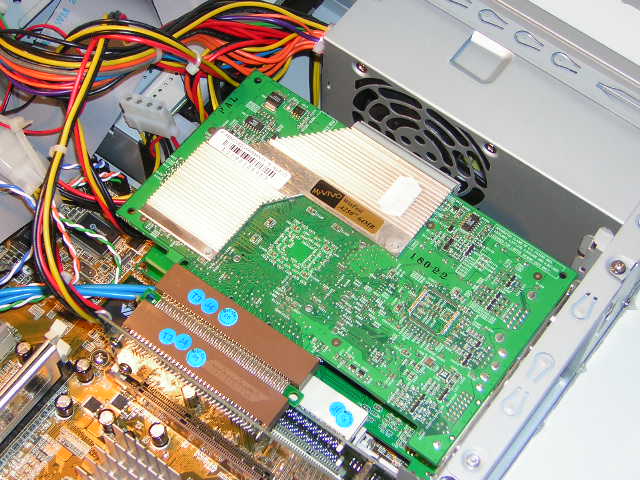

• Et pour finir le montage de la carte mère :

En fin de compte, le montage n'a posé aucun problème particulier.
