Thermalright SP-94

page 2 sur 4 - Montage

Le montage est facile, mais exige que la carte mère soit en dehors du boîtier. Il est aussi nécessaire d’enlever le système de fixation pour ventirad Pentium 4 installé à la base sur la carte mère. C’est en effet dans les trous de fixations de celui-ci que l’on va visser le système de fixation du SP-94. Pour l’avoir fait moi-même, il est normal que vous ayez une petite frayeur. J’ai effectué l’opération sur une Abit IC7-Max 3 toute neuve, et il n’y a eu aucun incident. Pour vous faciliter la vie, prenez une pince légèrement dentelée (pour ne pas risquer de déraper et de ripper le PCB de la carte mère) comme on utilise par exemple en électronique, et vous enlevez d’abord la partie en plastique blanc située au centre des fixations pour ventirad (comme indiqué sur la photo). Une fois cette partie enlevée, le reste devient très facile, il suffit de pincer le plastique noir de l’autre côté de la carte mère, et d’enlever le tout.

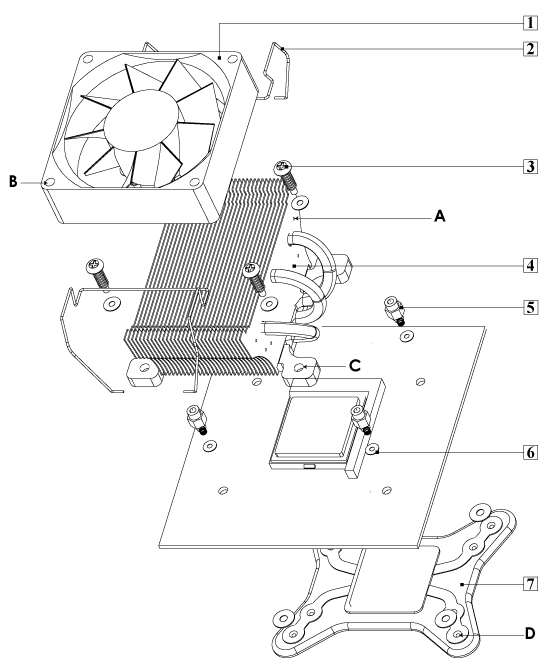

Quand l’opération est finie, on place le Pentium 4 sur son socket, on applique une fine couche de pâte thermique (pas besoin de faire comme avec une tartine de Nutella ©), et on pose le radiateur. L’opération de fixation est ultra facile, mais si vous n’êtes pas sûrs de vous, regardez bien le schéma de montage ci-dessous (comme quoi Info-Mods ça sert !). Pensez juste à bien serrer les vis ressorts à fond, histoire que rien ne bouge. Lors du remontage de la carte mère dans le boîtier, on observera que la partie de fixation arrière du SP-94 est légèrement plus épaisse que l’espace entre la carte mère et la plaque de fixation du boîtier. Ceci est de l’ordre du millimètre, mais pensez à ne pas fixer la carte mère comme un paysan (et surtout pas avec une visseuse électrique comme quelqu’un que je connais !), mais de laisser la partie opposée au socket (normalement côté droit) avec un brin de jeu, mais pas trop, il faut que tout tienne. Ceci n’est peut-être qu’un cas isolé, mais je tenais à le souligner.

Ensuite, une fois toute la configuration remise en état de marche, le bonheur commence !
