Overclocking - Radeon 8500 Le

page 3 sur 5 - Modification du voltage

On va tout d’abord modifier le voltage du GPU, pour ceci cherchez une grosse puce se trouvant en haut dans le coin droit de la carte quand le GPU est vers vous. Ca ressemble à ça :

Munissez-vous du fil électrique, dénudez les deux extrémités.

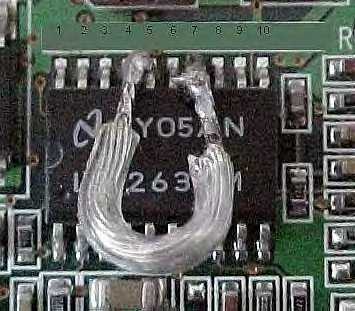

Vous observerez qu'il y a 10 pattes numérotées, nous on va s'occuper des pattes 4,5 et 7. Il faut d’abord relier les pattes 4 et 5 ensemble, pour ceci, faites chauffer votre fer à souder, mettre de l'étain sur un bout du fil et sur le fer.
Relier les pattes 4 et 5 ensemble puis y fixer le fil.
Mettre l'autre extrémité sur la patte 7 avec le même principe.
Testez qu'il n'y a pas de contact entre les pattes (4;5) et 3,6 , entre la patte7 et 6,8.
Pour ceux qui ne savent pas utiliser le multimètre, le mettre en ohmmètre, sur la valeur 200ohms, si le cadran indique [ 1 ] cela veut dire "résistance infinie", il n'y a donc pas de contact, si par contre il y a une valeur c'est que le contact ce fait.

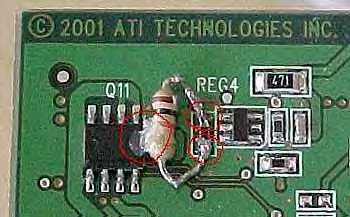

Maintenant cherchez la puce Q11 sur l'autre face de la carte dans la partie supérieure gauche.
Munissez-vous de la résistance de 10Kohms, du scotch et de la glue.

Comme on voit sur cette photo, il faut relier la résistance sur la petite à côté de la puce Q11.
Pour ce faire cacher les circuits à l'aide du scotch pour ne pas créer de faux contact, après coller la résistance pour ne plus qu'elle bouge et vous permettre de mieux positionner les pattes sur la petite résistance.
Mettre de l'étain sur les pattes de la résistance qui est collé, après faire chauffer légèrement ces pattes sur la petite résistance en faisant attention qu'il n'y ai pas de faux contact.

Pour tester si la manipulation a été correctement réalisée prendre le multimètre, mesurer la résistance de la petite (on va appeler x) et après avoir soudé la grosse (on va appeler y) mesurer à nouveau la résistance totale, dans la théorie vous devriez trouver x + y = somme des deux résistances (exemple si la petite fait 5kohms et la grosse 10kohms, vous devriez trouver approximativement
15kohms ).

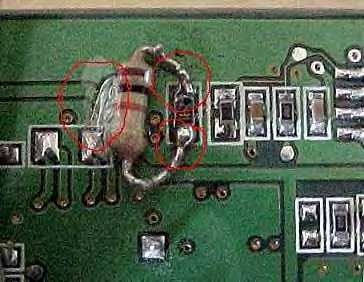

Prendre la deuxième résistance de 10Kohms et chercher l'endroit de l'image ci-dessous , ça se trouve sur la même face que précédemment sur le centre dans la partie supérieur après le dernier module de mémoire.
Répéter l'opération précédente pour fixer la résistance.

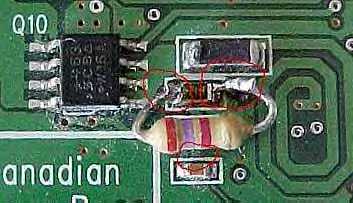

Maintenant prendre la résistance de 2.7kohms, elle sera fixée sur la même face que précédemment dans le coin supérieur droit.
Encore une fois répéter les opérations précédentes.

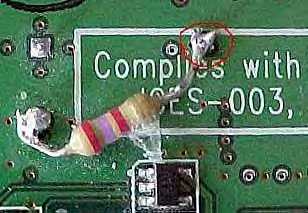

Pour la dernière résistance prendre l'autre de 2.7Kohms et la fixer comme ci-dessous en suivant les étapes précédentes.
Attention il y a une légère différence entre l'image et la radeon de gigabyte, l'image ressemble grosso modo à la carte, une fois les points trouvés ne vous inquiétez pas souder comme vu précédemment.

Voilà toutes les manipulations hards sont finies !Pfiou !! J'ai essayé d'expliquer le plus précisément possible, si vous avez des problèmes contactez-moi par mail skargo2000.
