Projet « TranX »

La dernière tour que je modifie…

C’est probablement la dernière tour que je vais modifier, mais j’essaye d’arrêter ce genre de truc parce que je dois épargner un peu d’argent ! J’ai pas encore de voiture, c’est pourquoi je dépense autant d’argent à des trucs comme ça … Mais je suis sur que quand j’aurai ma voiture, je dépenserai probablement dix fois autant pour ça. De toutes façons, j’en ai marre de la peinture parce que ça prend trop de temps et que j’aime pas ça. Et le sablage ne m’amuse pas non plus… donc je suis parti pour un look totalement différent. Ma première idée était d’avoir une tour en alu mais les tours en alu sont vraiment trop chères ! Et en plus on ne sait pas faire grand chose autour à part couper une fenêtre. Les tours en alu étaient hors catégorie et ça m’a laissé une autre solution =)

Spécifications système :
Carte mère Asus A7v333 Raid512
OCZ 2700 DDR Ram
CPU AMD 2200+
2 disques durs 80gig
Graveur 48X12X48
Lecteur DVD 16X
Carte son Audigy Gamer
Ati Radeon 8500 DV 128 Mb avec sortie TV

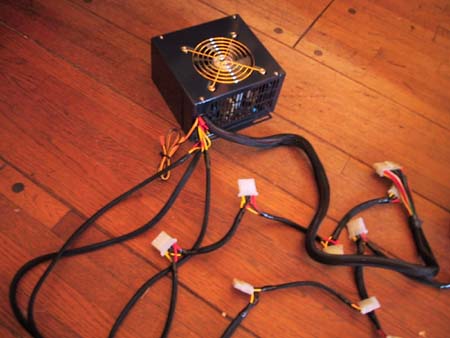

Alimentation Enermax 465 Watts.

Une tour transparente ! Ces tours sont normalement utilisées à des fins éducatives etc, mais qu’est ce que c’est cool … donc pourquoi pas ? Beaucoup de gens m’ont dit que les tours en plastic chauffent plus que celles en métal et en alu … je ne sais pas si c’est le cas mais ma tour était aussi froide que celle de mon autre PC. L’autre PC a 7 ventilos aussi ! Ma tour en a seulement 4. Je pense que le point négatif dans le fait d’avoir une tour comme ça c’est les empreintes digitales ! Et la poussière aussi je pense. Mais des filtres devraient résoudre ce problème. Cette tour arrive avec les trous déjà faits, donc ça m’a épargné de devoir faire les trous moi-même, ce qui est bien. Ce sont tous des trous de 92mm, à part pour la face qui fait 80mm.

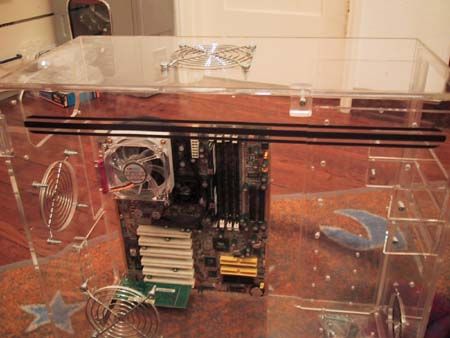

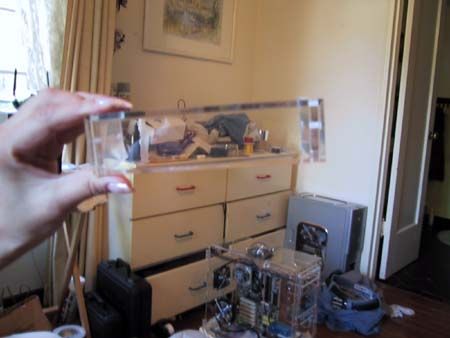

Le concept pour lequel j’étais parti était le même que celui de Macroman, mais pas aussi fou, bien sur =D. Cette tour est une véritable beauté et je devrais être sacrément doué pour en faire une pareille. Mais je suis content avec la mienne =) La tour elle-même est assez claire si on la laisse comme elle l’est, donc j’ai décidé de pimenté un peu ça en ajoutant des bandes sur le côté de la tour. J’ai trouvé des bandes dans un magasin de tuning voiture et ça m’a coûté à peu près $15. C’est vraiment cool parce que ça change de couleur selon la lumière.

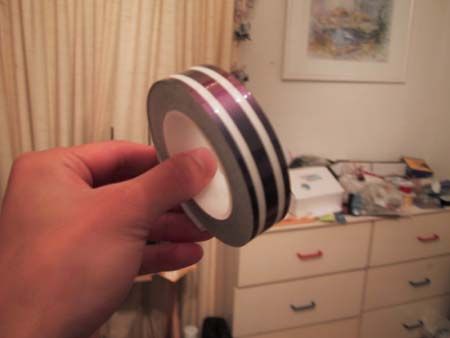

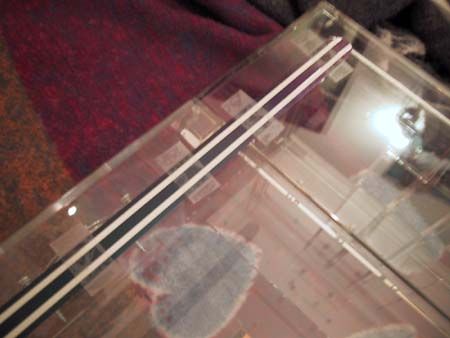

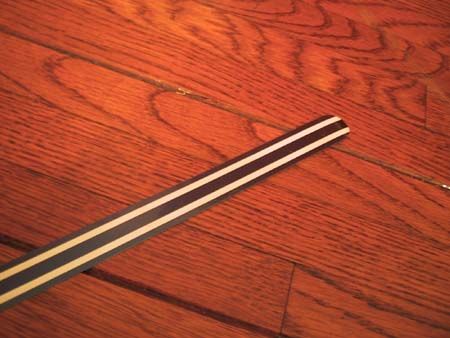

Les bandes ont été coupées avec des bords arrondis parce que c’est plus beau que des coins, vous ne pensez pas ? Je n’avais pas le matériel nécessaire pour faire des bords arrondis donc j’ai du les faire à main levée avec des ciseaux. Et vous me connaissez, je suis un sacré fainéant ! Donc je l’ai laissé faire par ma mère ! =D La plupart des affaires faites ici étaient pratiquement impossibles sans l’aide de ma mère, donc merci beaucoup maman =D La partie difficile dans le collage de ces bandes est que c’est dur de les coller bien droites sur la tour. Et c’est vachement collant, donc quand on l’a posé, c’est dur de la retirer. Doncc’est important de le faire à la perfection la première fois ! J’ai utilisé du papier collant transparent pour faire une ligne que je n’avais qu’a suivre. Ca m’a beaucoup aidé :D

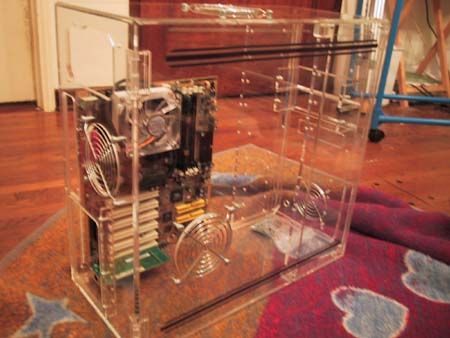

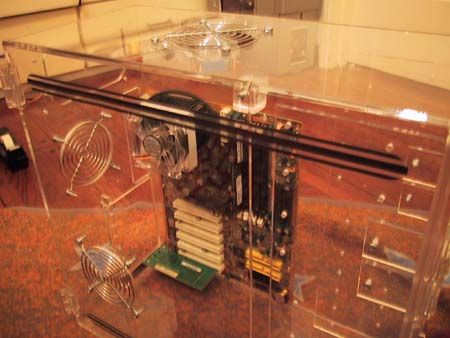

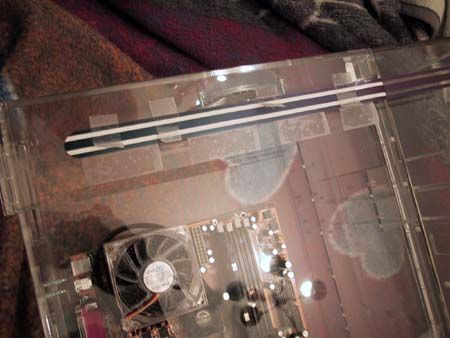

Voilà à quoi ça ressemble après que les bandes aient été mises sur le dessus et sur le fond. Ca paraît assez sexy. :D

Ventilos, disque durs, ventilos éclairés ???

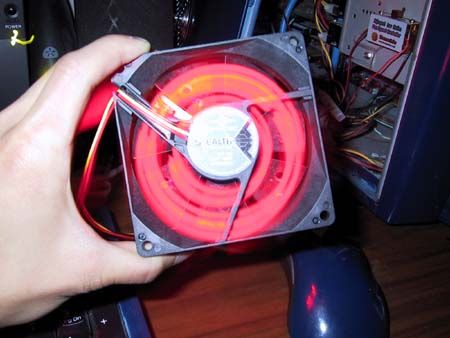

J’ai toujours voulu le ventilo éclairé de Pcmods/tranx … Mais ça coûte $45 pour un bon ventilo ! Quelques personnes me disent que ça les vaut mais je ne vais pas dépenser $45 pour un ventilo qui s’allume. Mais à mon étonnement, Pcmods/tranx a sorti une version à faire soi-même qui était à moitié prix. Donc j’ai acheté ça et c’était parti ! :D

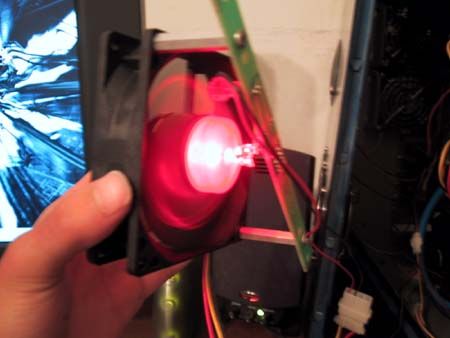

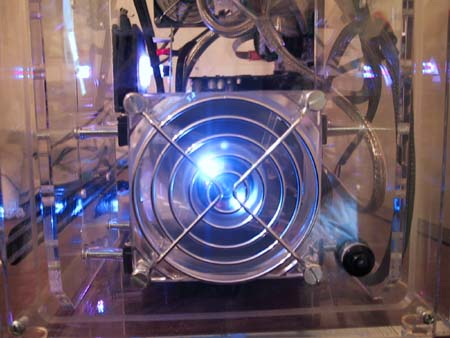

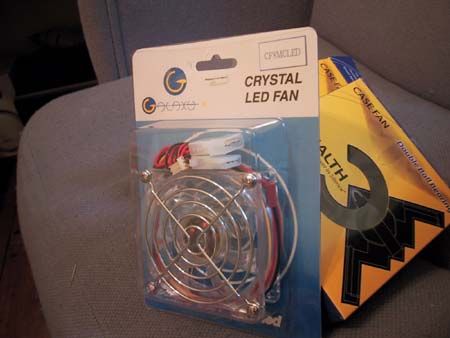

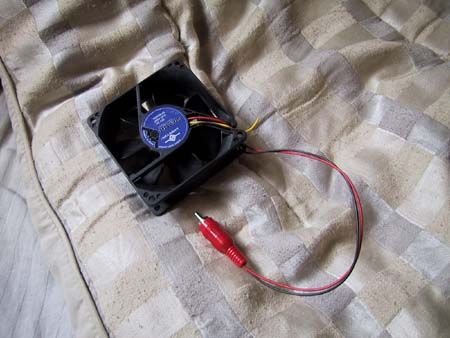

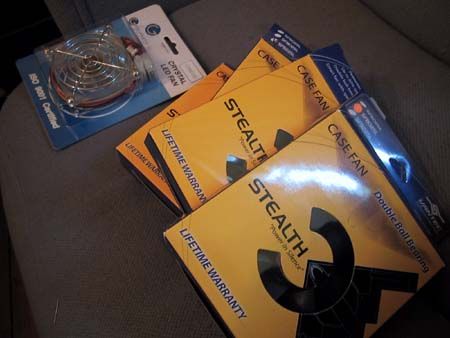

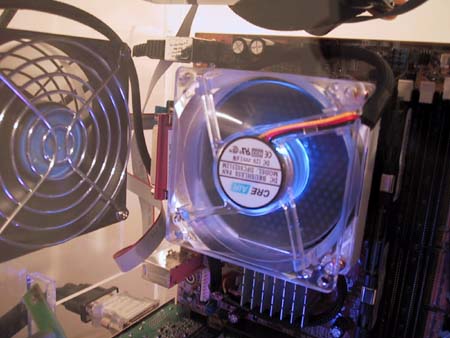

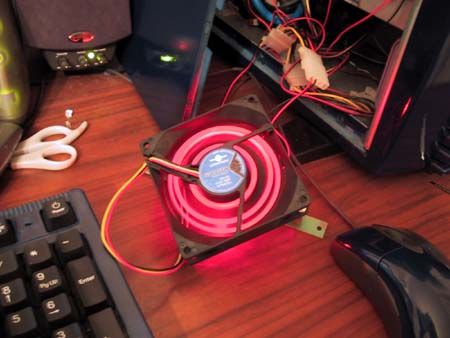

Je me suis acheté un paquet de ventilos vantec car ils sont vraiment silencieux, et que ma dernière tour me donnait mal à la tête à cause du bruit. Je me suis aussi procuré quelques ventilos transparents qui sont vraiment beaux. Il y a 2 leds bleues qui s’allument. Vous les verrez plus tard….

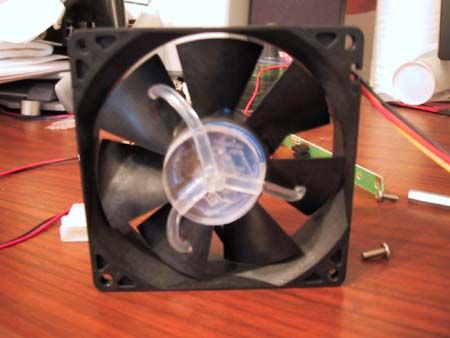

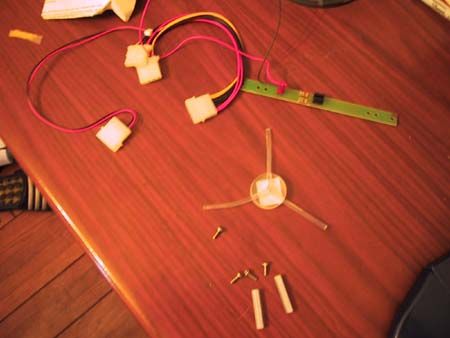

Ca c’était le matériel qui était inclus avec le kit du ventilo. Ils fournissent un circuit imprimé, quelques vis, pas de led, et un genre de fibre optique. Vous pouvez acheter des leds sur leur site, mais ça coûte $15 pour 4 leds. J’ai eu les miennes à un gars que j’ai rencontré dans les forums, et elles étaient à $2 pièce et elles allaient très bien.

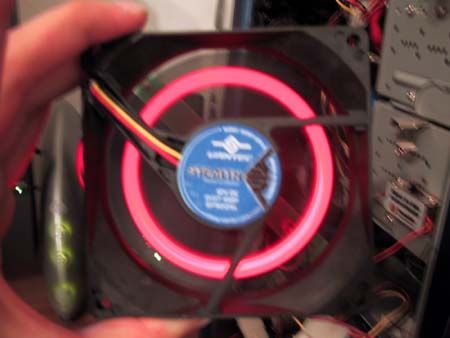

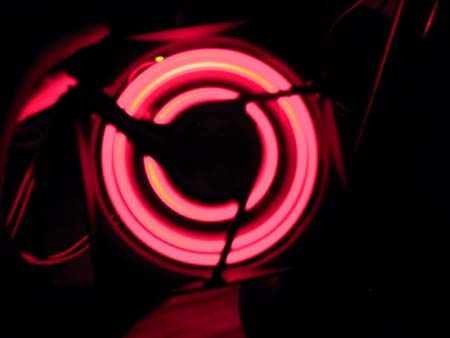

En commençant par la gauche, vous pouvez voir comment les trous ont été forés. Je n’ai pas lu les instructions parce que je pensais que je savais tout sur le vissage. Donc j’ai foré 3 trous qui étaient situé exactement à la même place sur trois ailerons différents. Comment était le résultat ? J’ai été récompensé par un rond rouge. Après 5 minutes, j’ai lu les instructions et j’ai recommencé. Cette fois j’ai placé les trous à des endroits différents comme ça quand les lampes éclairent la fibre optique j’ai trois ronds ! Cool ! :D J’ai utilisé des leds rouges qu’il me restait, mais je vais changer de couleur, ce que vous verrez plus tard =).

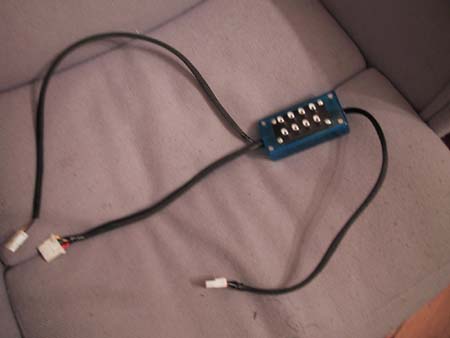

Rheostat 12V fait maison :D

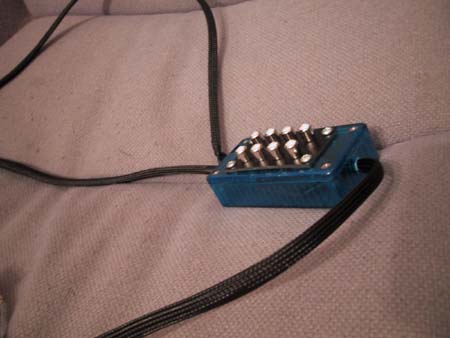

Si vous vous souvenez de mon autre PC, j’avais un mécanisme avec 4 boutons et 4 lampes bleues qui contrôlaient mes ventilos. Une tour n’est jamais complète sans avoir un truc comme ça. Mais celui que j’ai utilisé sur Ned venait en fait de chez pcmods/tranx. Pourquoi est-ce bien d’avoir un rheobus ? Je voulais aussi quelques switchs et je n’avais pas assez de baies pour mettre 2 mécanismes différents pour des switchs et des boutons. Donc pourquoi ne pas le faire vous-même ! :D C’était en fait la première fois que je faisais un mécanisme comme ça, et je voudrais remercier Wolfman pour ses 2 guides sur le rheostat et aussi pour avoir répondu à mes mails ennuyants :P De toutes façons, voici le diagramme du mécanisme. C’est beaucoup plus facile que ça ne parait !

La construction de ce mécanisme demande beaucoup de forages. Et je peux vous le dire, j’ai horreur de forer. La première chose est que le plastic utilisé pour cette tour est extrêmement épais car ça doit tenir le coup assez longtemps, ce qui m’a causé pas mal de problèmes …

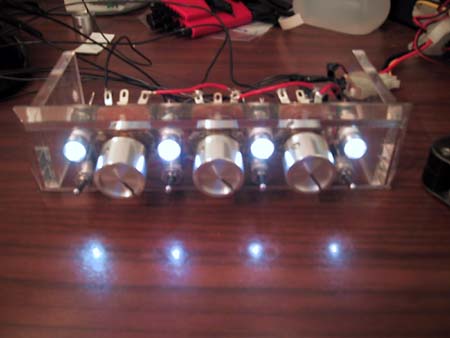

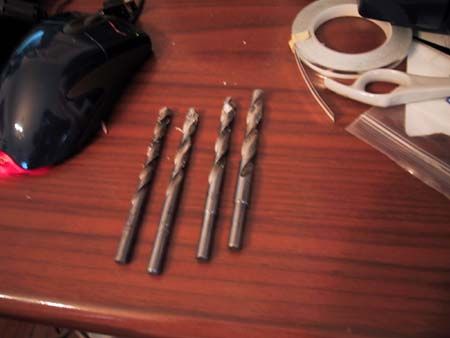

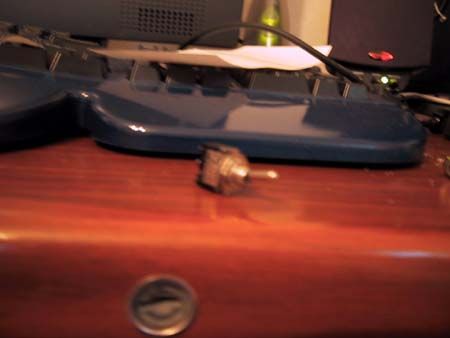

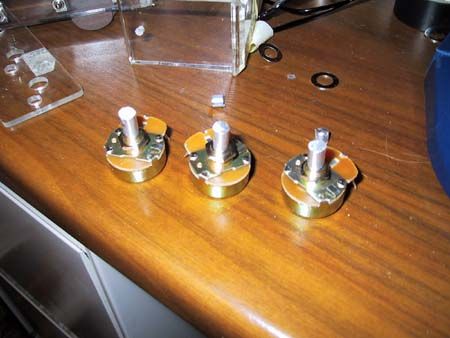

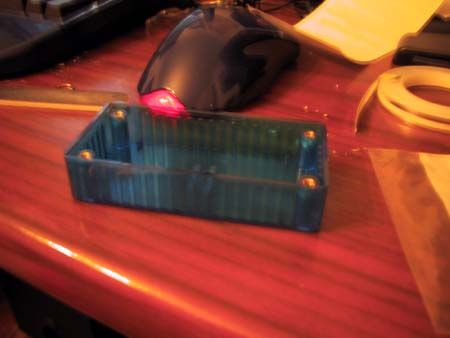

1. Leds blanches 2. Baie pour lecteur 3. Mèches 4. Supports de leds en chrome 5. Switch on/off 6. Boîte du projet 7. Rheostats 8. Résistors 470 Ohm

Voilà les outils nécessaires pour construire le rheostat. Bien sur, il faut d’autres choses comme du métal à souder, un coupe fil, etc.

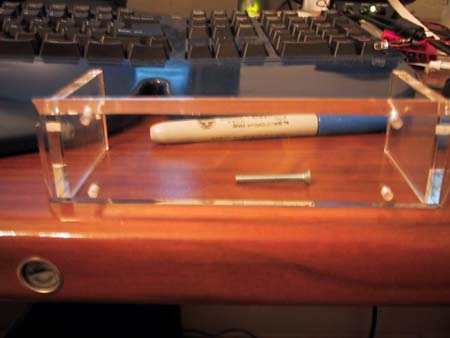

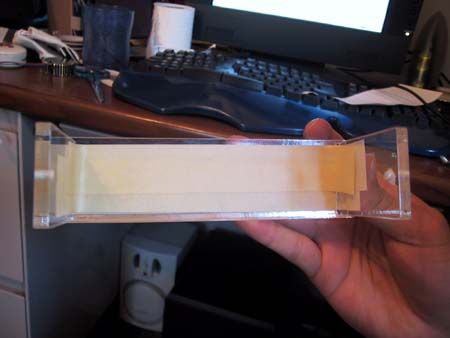

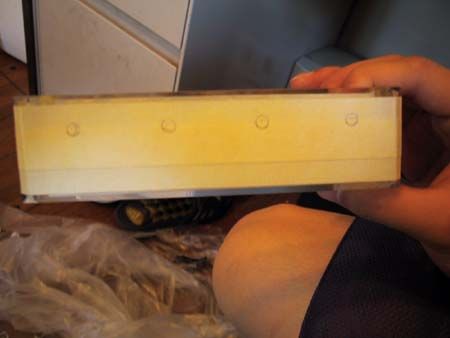

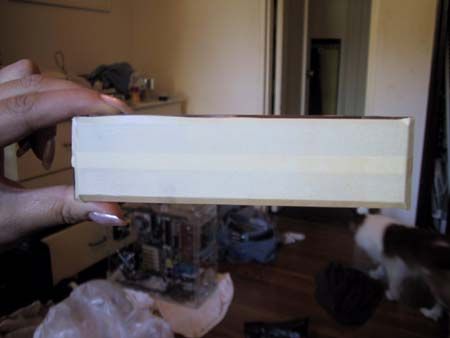

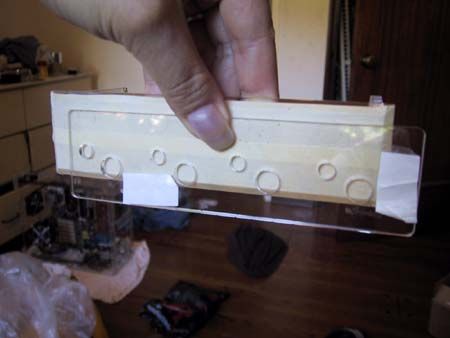

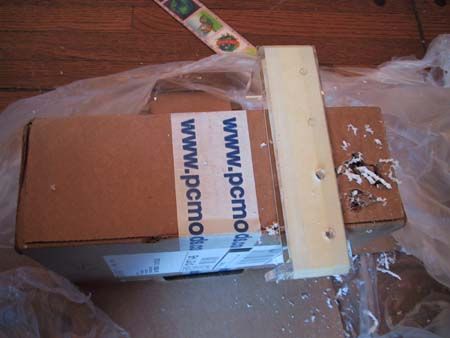

Première chose, scotchez la baie pour lecteur, à l’intérieur et à l’extérieur ! Si vous ne le faites pas, voilà ce qui va arriver !!

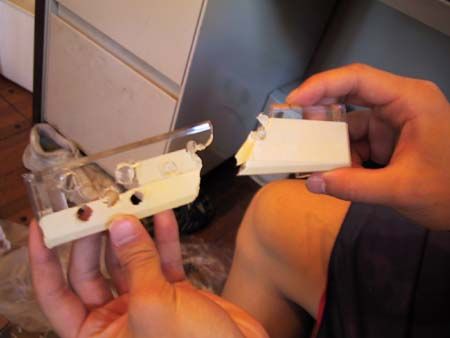

Mauvais ! Heureusement que je m’étais acheté une autre baie pour lecteur ! Mais elles étaient à $5 pièce, donc ça n’était pas si bien que ça …. L

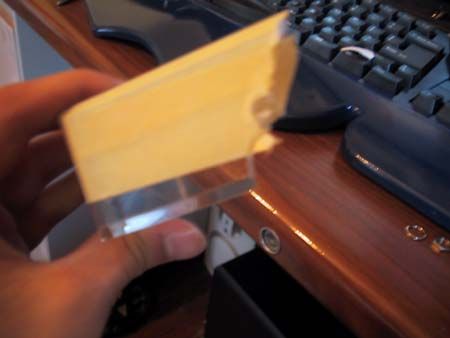

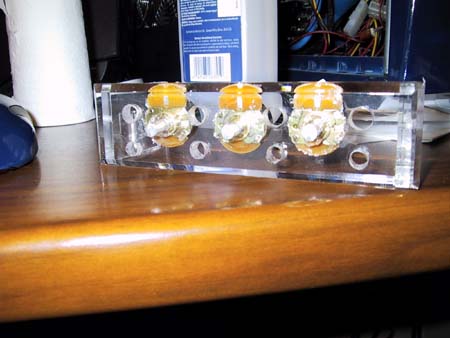

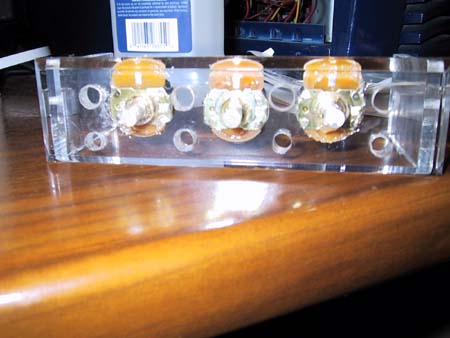

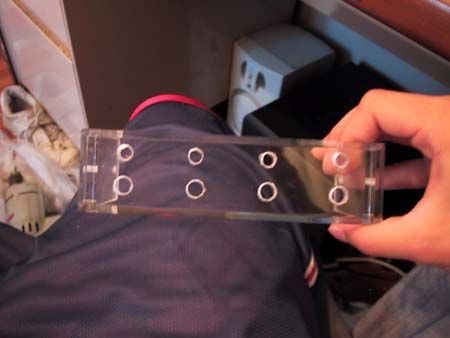

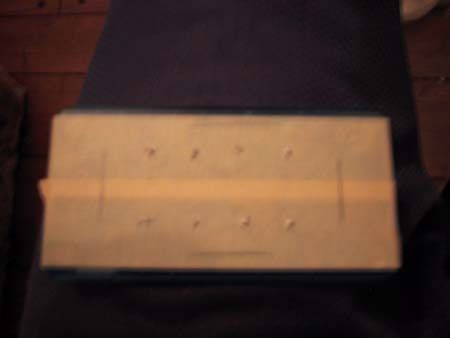

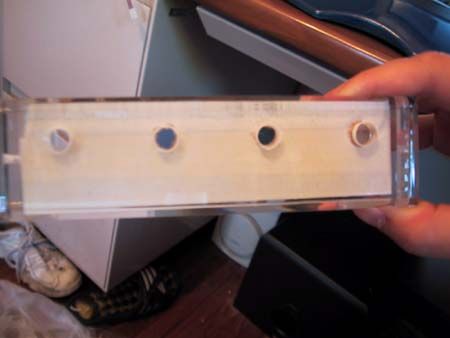

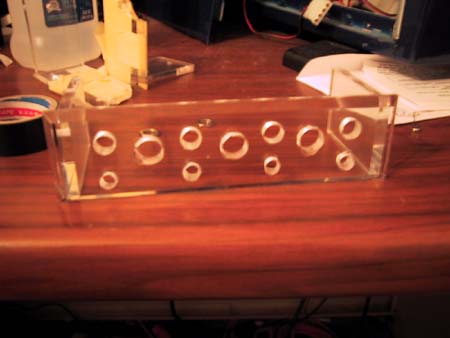

Premièrement, mesurez ou vous voulez vos boutons, et ensuite marquez le sur le scotch :D Ensuite, forez les trous ave la plus petite mêche et ensuite forez avec les mêches plus grosses, une à une pour arriver à la taille voulue, de cette mannière, la baie ne craquera pas. J’ai foré sur le dessus d’une boite, et ça m’a beaucoup aidé. Après avoir fait ça, forez d’autres trous pour les switches. Et voilà qui est fait pour la baie pour lecteur ! :D

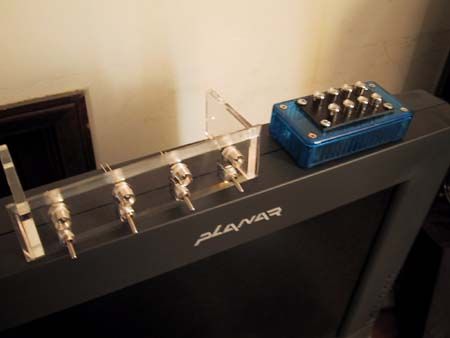

Voilà le système sur lequel vous fixez votre matériel.

Eclairage !

Ce que je voulais faire, c’était de faire s’allumer le bus du ventilo quand il est mis sous tension ! J’ai eu cette idée d’un article. C’est vraiment facile à faire mais je suivrai le processus de toutes façons.

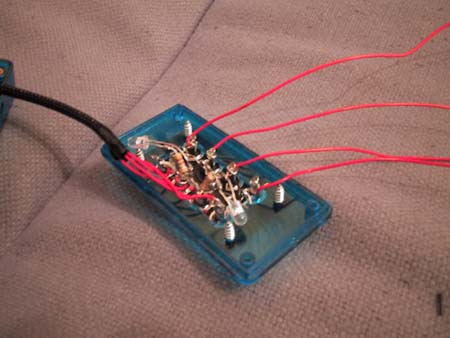

En premier lieu, j’ai fait une boucle avec le fil positif d’un coté, et ensuite avec le négatif de l’autre coté. Ensuite je l’ai connecté à une prise. Fini, enfin, presque fini …

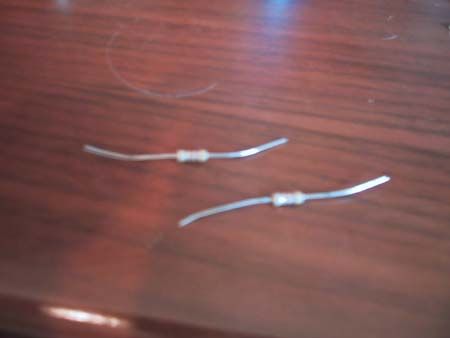

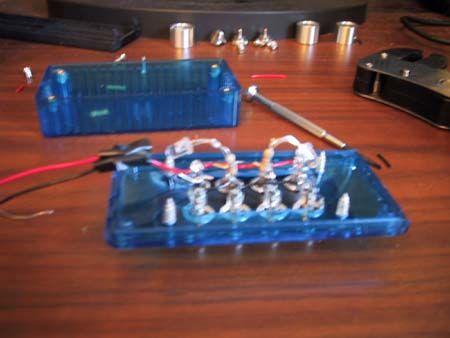

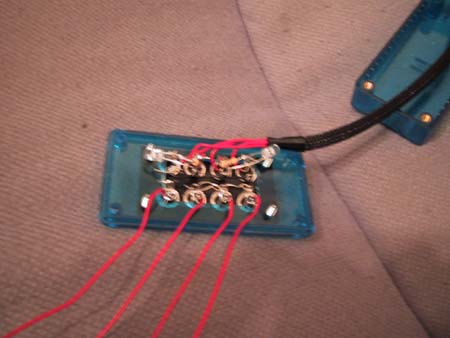

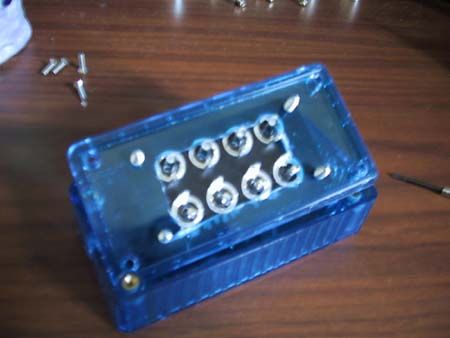

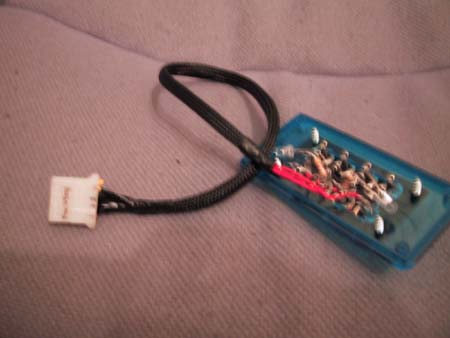

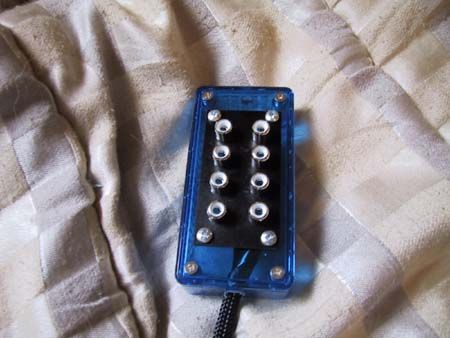

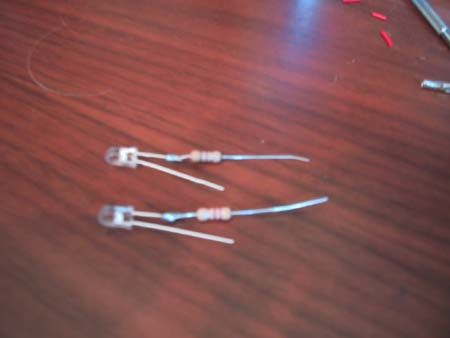

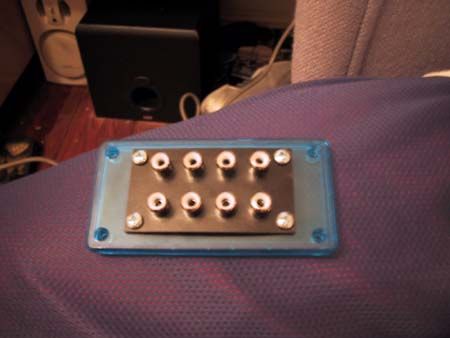

Ensuite, vous prenez 2 leds, bleues ici, et vous connectez un résistor de 4710 Ohm à chaque fil. Ensuite, soudez les sur les deux prises du milieu, comme montré. Ensuite, il suffit juste de le courber pour les faire passer dans la boite du projet !

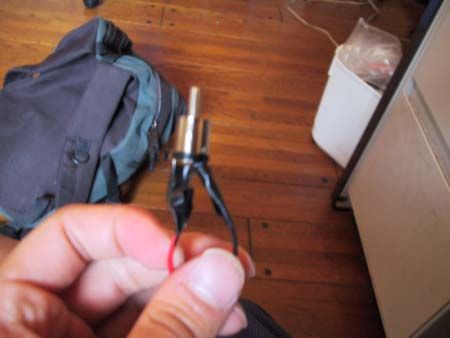

Maintenant vous prenez un ventilo, ou ce que vous voulez mettre au bout du bus pour le ventilo, connectez le + du coté les plus court de la prise phono, et le – du coté le plus long de la prise phono. Branchez le, et là, il devrait y avoir un beau sourire sur votre figure =)

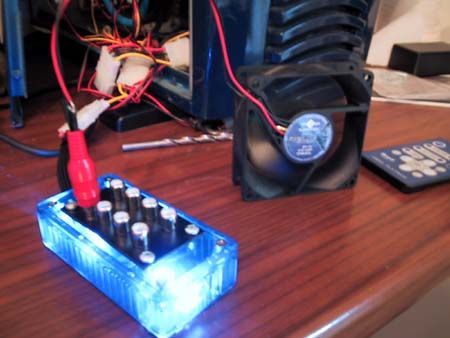

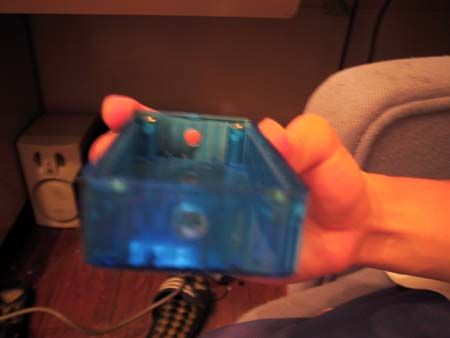

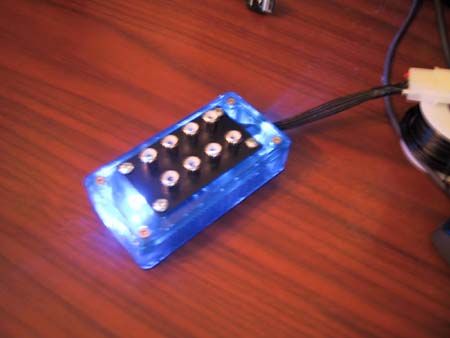

Je ne sais pas pour vous, mais je pense que c’est le truc le plus cool qui soit ! :D La boite bleue fait que ça illumine beaucoup et c’est juste vraiment cool !J’ai branché le ventilo de la dernière image pour m’assurer que ça fonctionnait. Et ça marche ! Tout ça était juste un test pour le fun. Si vous vous souvenez, j’ai du connecté ça à ma baie pour lecteur de façon à savoir utiliser les switches pour allumer et éteindre quoique je mette dans l’emplacement pour ventilo. J’ai dessoudé tous les fils et j’ai du recommencer. La raison pour laquelle j’ai fait ce circuit avant est que je voulais tester ça, pour le fun. En étant à ma première tentative, je voulais commencer par le plus facile et ensuite faire plus compliqué. SI je n’arrive pas à faire les choses les plus faciles, je ne pense pas pouvoir faire les choses plus difficiles.

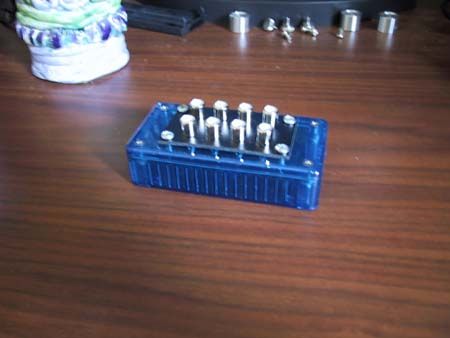

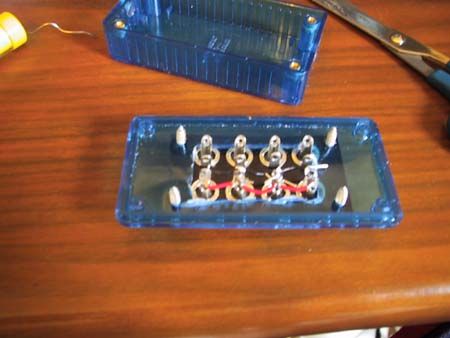

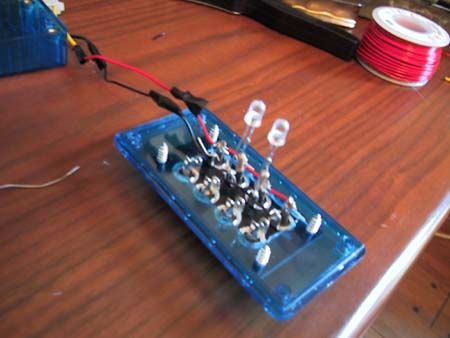

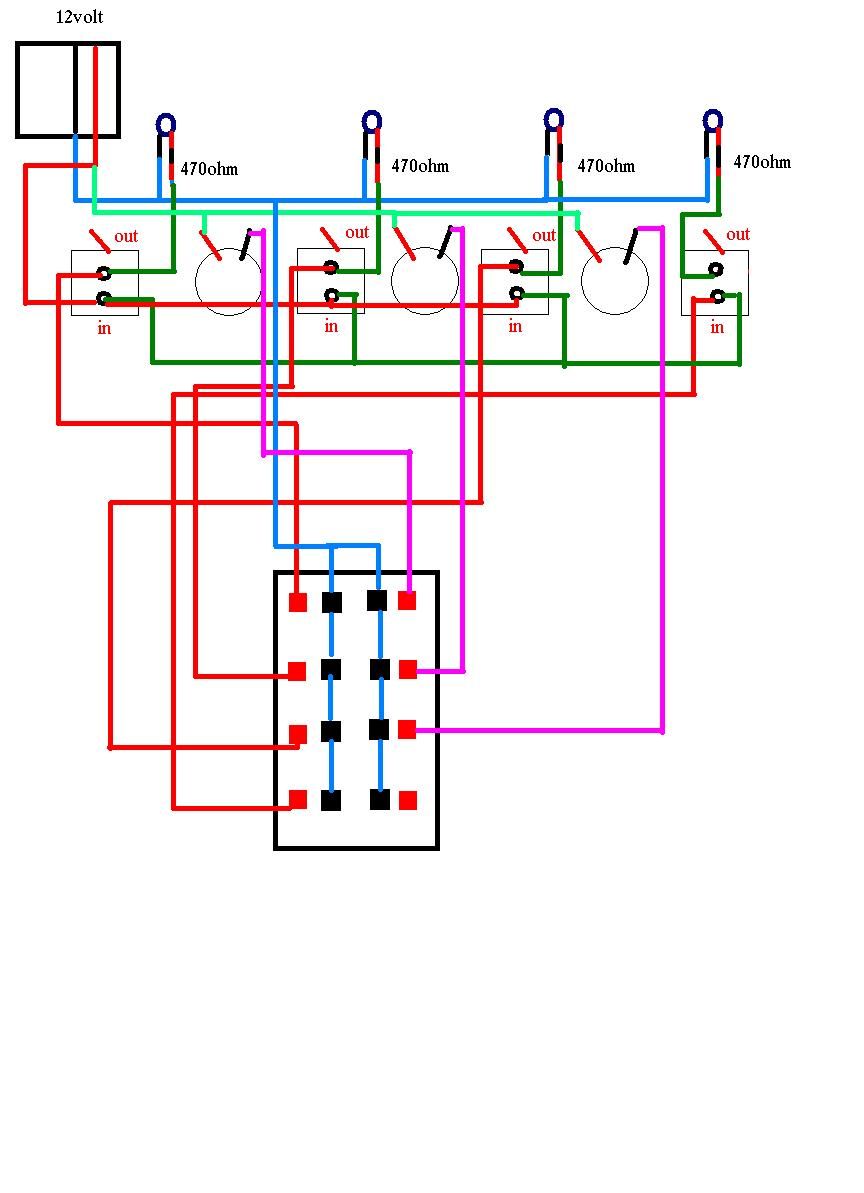

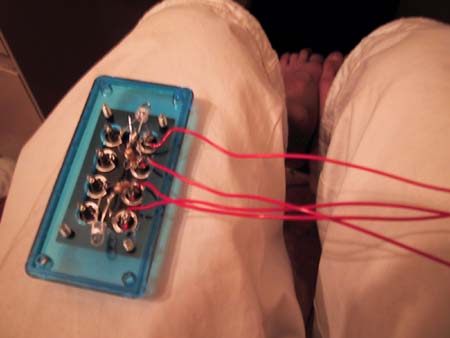

A la place de juste faire tenir toutes les prises ensemble, j’ai du connecter chaque fil individuellement, et ensuite l’attacher au bus de la baie. Les images le montrent très bien. C’est plus facile si vous vous référez aux schémas.

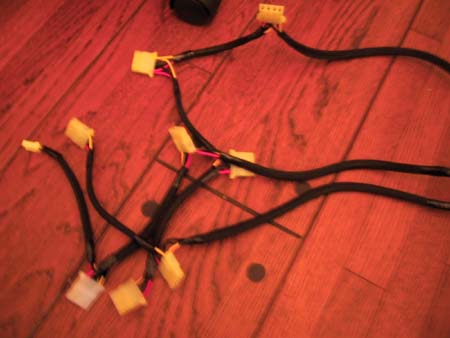

Par la suite, j’ai rangé tous mes fils. J’ai oublié comment ça s’appelle. Pour le bus du ventilo, il n’y avait pas assez de place pour faire sortir tous les fils d’un même côté, c’est pourquoi j’en ai fait sortir un de l’autre côté. Mais à la fin j’ai réussi à les faire sortir tous du même côté. La première série est pour les switches, la seconde pour les rheostats, et la dernière est pour les fils. L’autre chose que j’ai fait c’est d’attacher la partie nette à tous les fils qui sortent de l’alimentation. Cela m’a pris … oh… juste 3 foutues heures ! Saloperie !! Haha .. J’ai du retirer toutes les prises de manière à fixer la partie nette dessus. C’était affreusement difficile. Sérieusement ! Mais à la fin, ça le vaut bien … enfin, je pense …

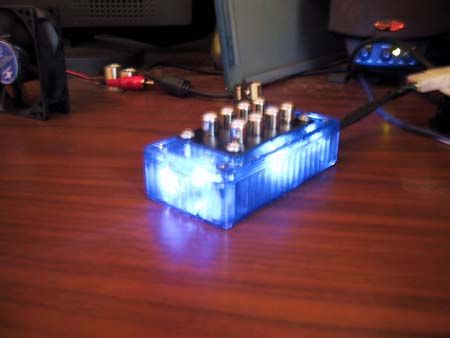

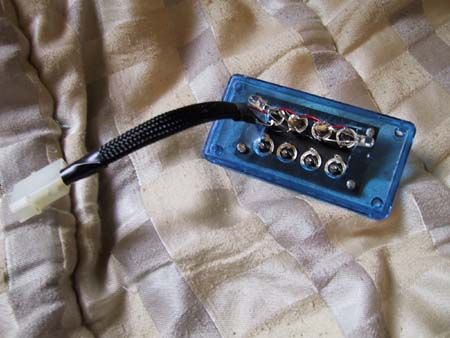

Voilà plus de photos sur le processus pour faire illuminer un bus de baie de rhéostat 12V on/off ! Que ça paraît bien !

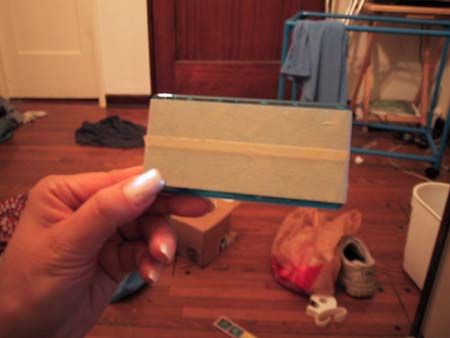

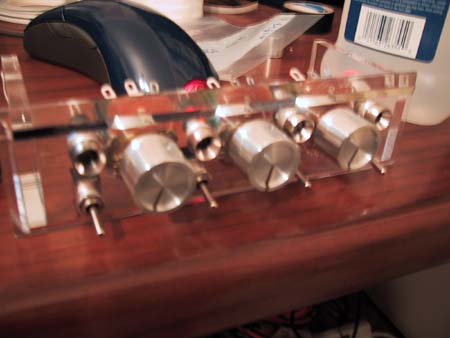

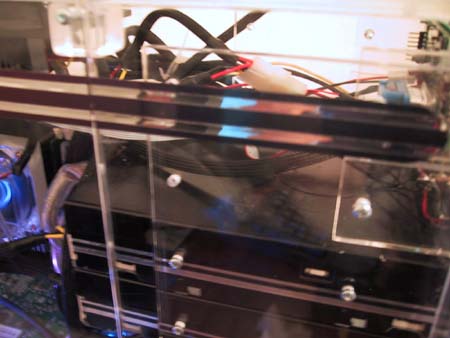

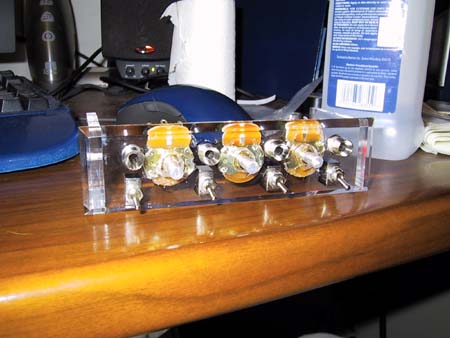

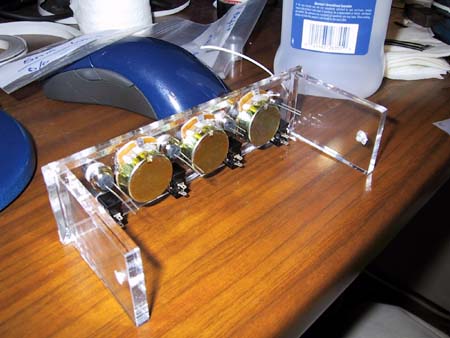

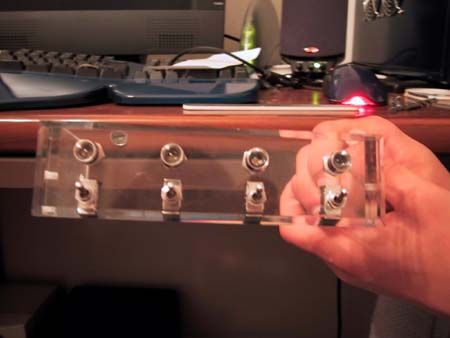

Voilà à quoi ça ressemble après l’installation de rhéostats. La baie de lecteur était si épaisse que j’ai du les coller !

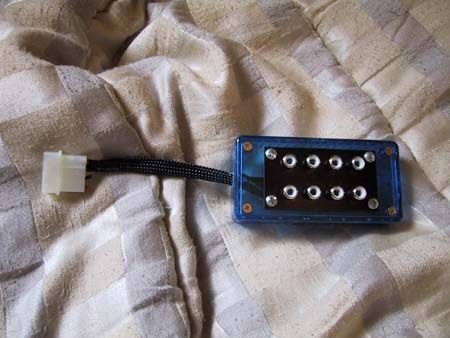

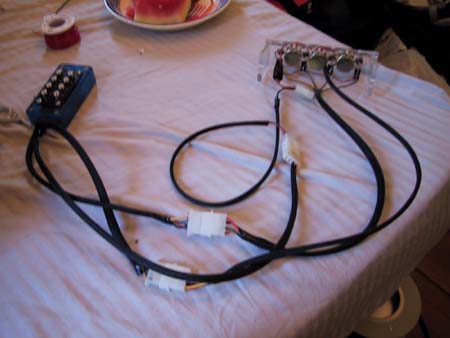

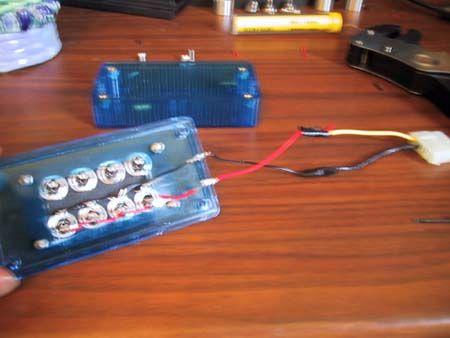

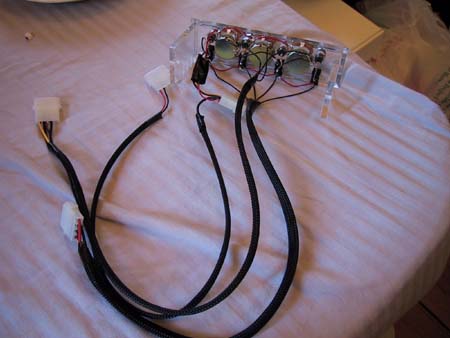

Voilà comment j’ai branché la baie pour lecteur et le bus du ventilo ensemble. J’ai utilisé des prises mâle/femelle de manière à pouvoir les retirer aisément si je devais. Si elles avaient été soudées, ça aurait été trop difficile de les séparer et de les installer dans la tour.

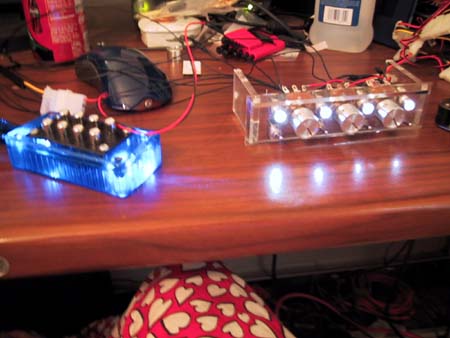

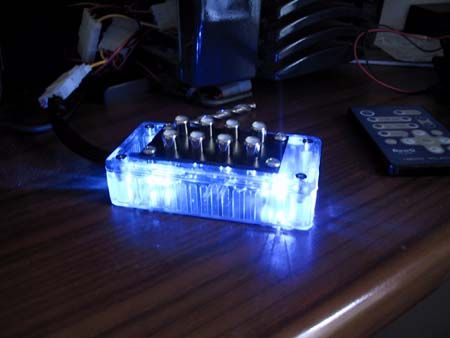

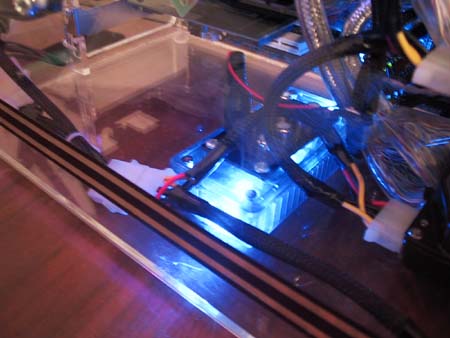

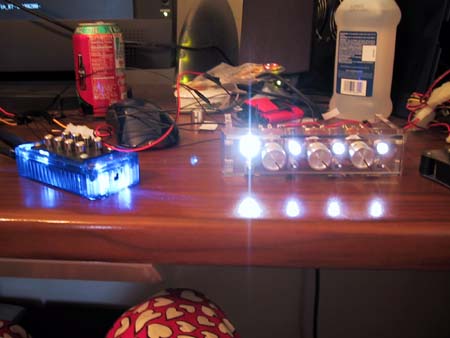

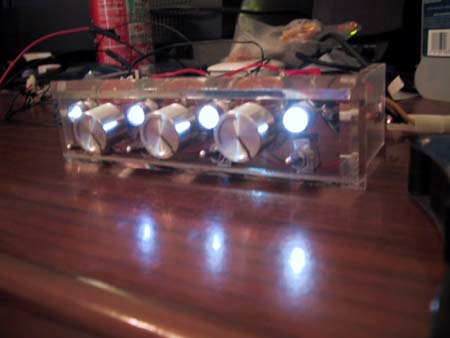

Ici vous pouvez voir le bus de la baie et le bus du ventilo en action. Ca paraît beaucoup plus clair dans la vie réelle mais vous savez ce qui arrive quand vous prenez une photo directement à la lumière.. Tout ce que vous allez voir est un peu blanc. Les switches contrôlent l’allumage de la tour et les boutons contrôlent la vitesse des ventilos.

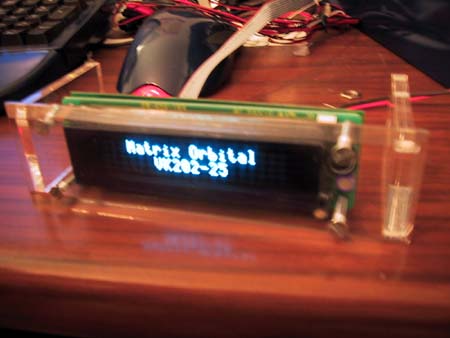

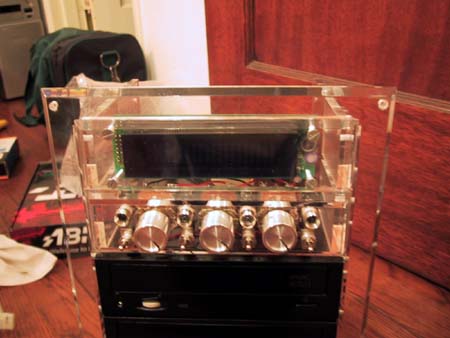

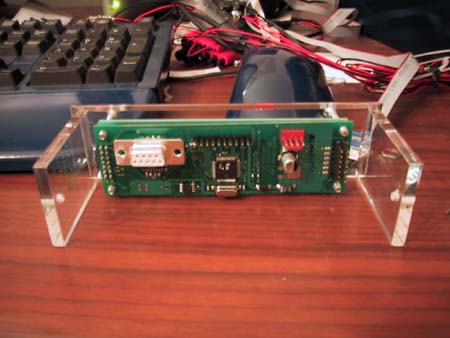

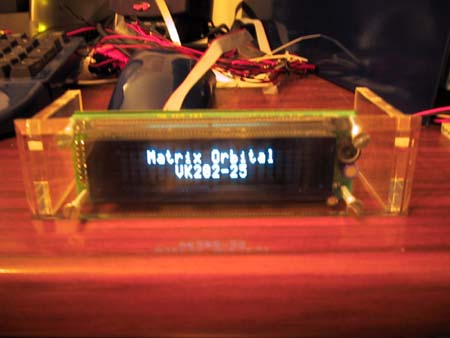

Voilà mon LCD=) Qu’est ce qu’un LCD ? C’est simplement un système qui vous autorise à le programmer pour afficher ce que vous voulez. La température de la tour, statistiques , etc. Vous pouvez faire tellement de trucs avec ça, mais je suis seulement un débutant donc j’ai seulement utilisé du matériel de base avec ce truc. Je l’ai attaché sur la baie de lecteur en vissant 4 vis. Les trous de vis étaient si près du bord que je me demande comment j’ai réussi à les visser. Mais je l’ai fait et c tout !

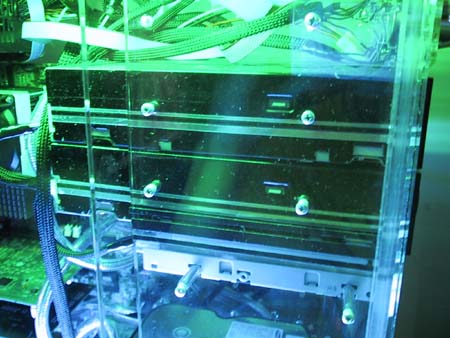

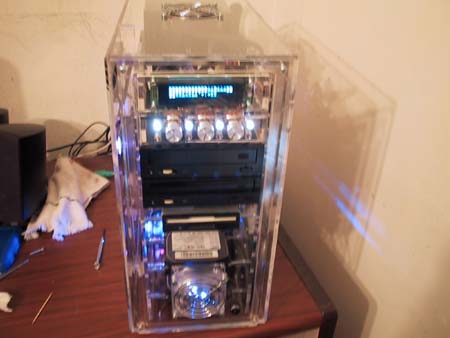

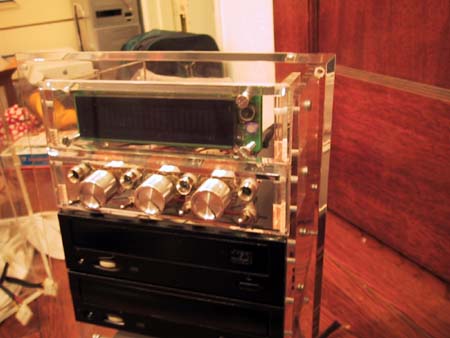

Voilà à quoi ça ressemble une fois attaché sur le devant de la face. Ca paraît coooool ! Le lecteur DVD et le graveur CDRW ont étés peints en noir…. Ce que je vais explique à la page suivante =)

Une tour n’est jamais complète sans un peu de peinture.

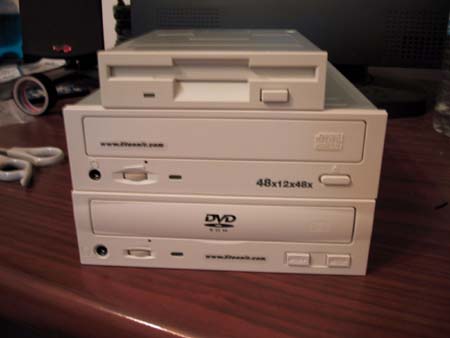

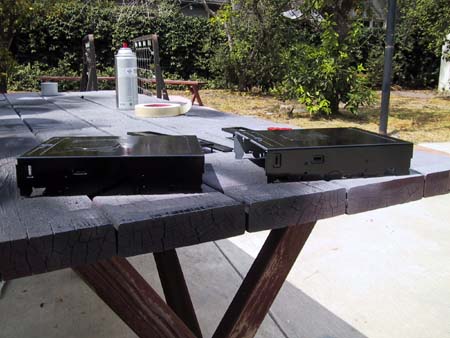

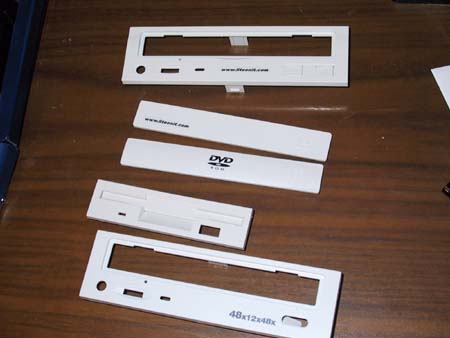

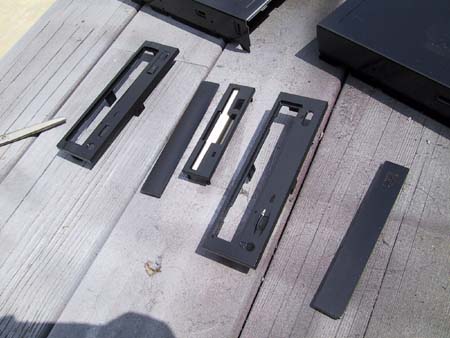

Voici quelques photos de mes lecteurs avant qu’ils ne soient peints. Qu’y a t il de bien à avoir des lecteurs beiges dans une tour claire ? Rien du tout ! Donc, j’ai peint les façades en noir pour que ça aille avec mon thème.

J’ai d’abord peint les faces en noir, ça ne m’a pas pris plus de 5 min. Après la partie difficile est arrivée. Je voulais aussi peindre la face intérieure du lecteur CD en noir. Mais si vous regardez vos faces de lecteurs CD, vous verrez qu’il y a des autocollants ! Quelques-uns un ont des autocollant vous disant lesquels sont primaires, secondaire etc. Donc je l’ai retirés. Mais faire ça vous retire la garantie. Mais qui s’en préoccupe ? La mauvaise chose c’est que quand j’ai retiré les autocollants, toute la colle est restée sur le lecteur, j’ai essayé de retirer, pas moyen. J’ai sablé, ça a été un peu mieux. J’en ai eu marre et j’ai peint au-dessus de la colle. Et ça a bien couvert la colle. En installant le lecteur dans la tour, la tour étant si étroite qu’il y a tout juste la place pour passer le lecteur, j’ai du forcer pour le faire passer. Et vous savez ce qui s’est passé quand j’ai fait ça ? La colle s’est retirée ! Merde !!! Donc je l’ai retirée, je l’ai repeinte et j’ai réessayé. De nouveau griffé ! Quelle petite salope ….. !!! Je l’ai repeinte mais cette fois j’ai mis de la bande autocollante J Je peux vous dire que ces choses là, ça prend du temps. Donc j’ai mis des bandes autocollantes des 2 cotés et la peinture n’a pas été griffée cette fois ! J Ca donne bien avec des bandes argentées !!

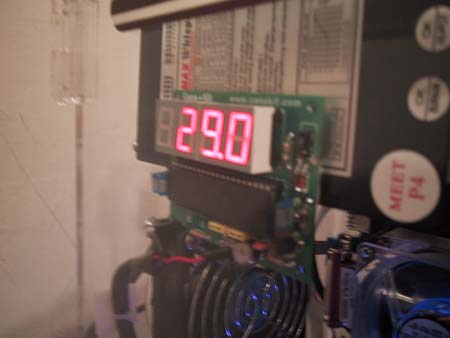

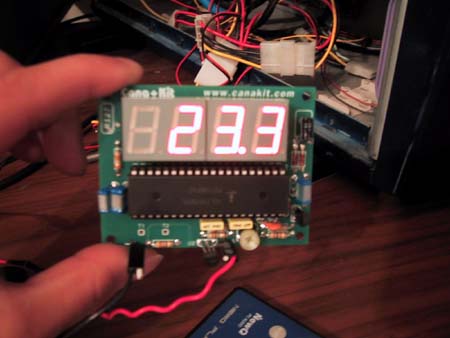

J’ai trouvé ce petit système d’un site canadien. Quel est son but ?Et bien, c’est simple ! Ça me donne la température ! J’ai installé le système dans ma tour et devinez quoi ! Ca me donne la température de la tour ! Ca tourne en 5V donc c’était facile à brancher.

Je voulais mettre 2 cathodes froides derrière la bande autocollante parce que j’aime bien que la lumière soit cachée !

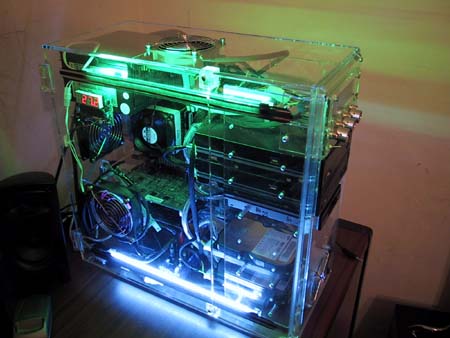

Et voilà ! Quelques photos du PC illuminé !

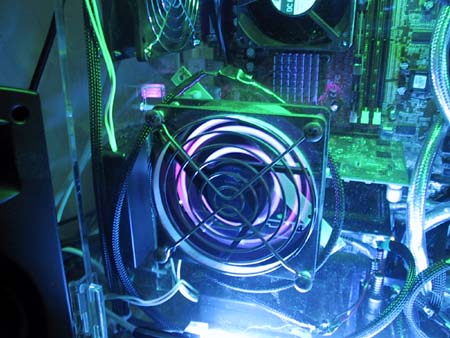

Les ventilos éclairés ajoutent beaucoup de couleur à la tour. J’ai décidé d’utiliser le pourpre pour mon ventilo éclairé J ça a été réalisé avec 2 leds bleues et 2 leds rouges. Le VFD est crypté … Pourquoi ? Parce qu’il n’est pas encore programmé ! J

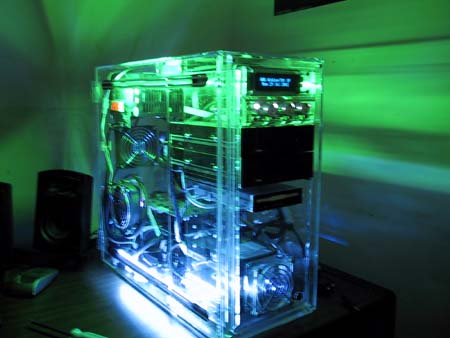

Voici quelques photos avec sans lumière extérieure !!! Génial ! :D

Dernières photos !!

Je sais que vous les attendez tous !! Vérifiez les tours avec des cathode froides à l’intérieur !

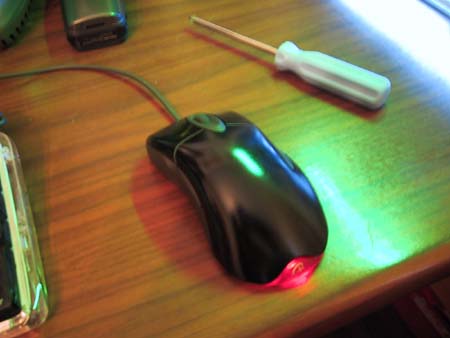

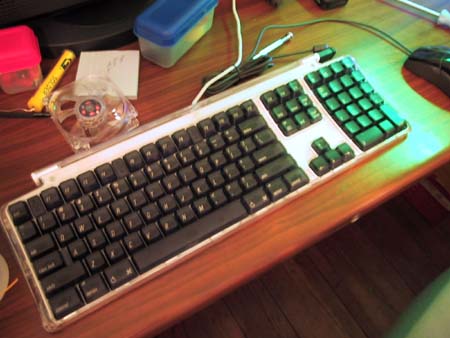

J’ai peint ma souris pour aller avec ma tour ! Je deviens bon à la peinture de souris ! Je me suis aussi procuré un clavier Apple parce qu’ils sont clairs ! Ca coûte $60 mais ça les vaut bien !! Ca vous donne 2 ports USB sur le coté pour pouvoir brancher … ce que vous voulez !!

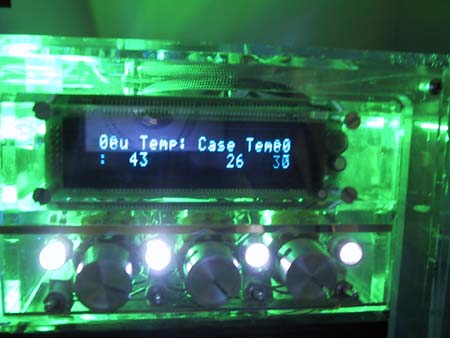

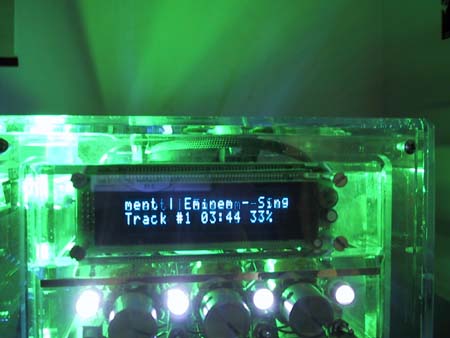

Voilà le LCD après avoir été programmé. Comme je l’avais dit, vous pouvez le programmer pour qu’il vous indique ce que vous voulez. Ca change d’écran toutes les 5secondes. Quand je passe un MP3 ça s’affiche sur le LCD et reste pendant 30 secondes. Et ensuite, change d’écran et continue le cycle. L’affichage MP3 ne s’affiche que quand on passe un MP3.

Voilà une autre photo du lecteur de CD avec les bandes illuminées. Je peux contrôler ma tour pour utiliser soit une ou deux lampes. Pour mes différentes humeurs … Mais je le laisse en bleu et vert la plupart du temps parce que je trouve ça vraiment joli !!

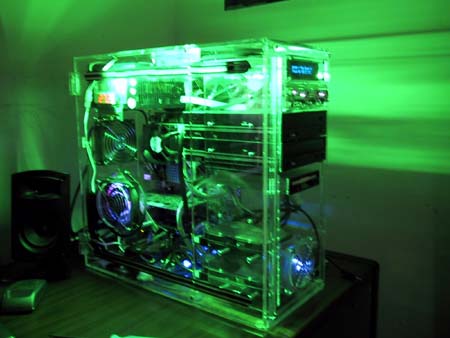

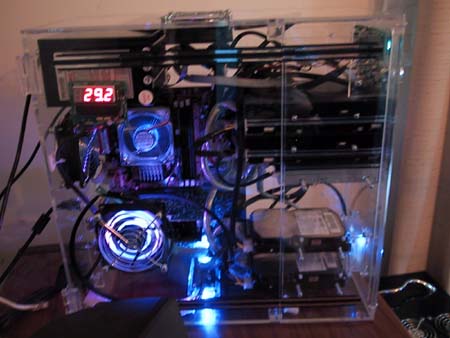

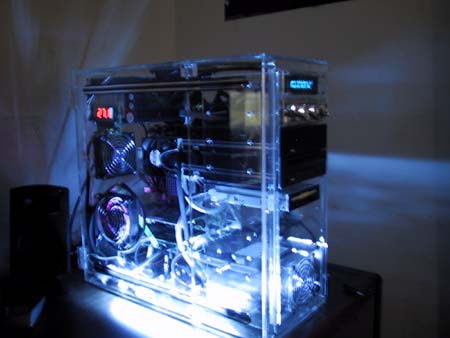

Regardez-moi ça !! 3 mois de travail non payé !! Voilà la tour dans la lumière du jour !

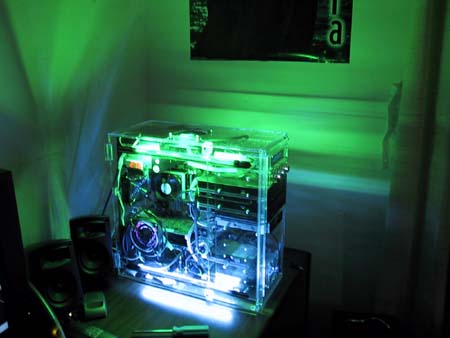

La tour dans le noir ! Ca fait paraître le mur plein de couleur !

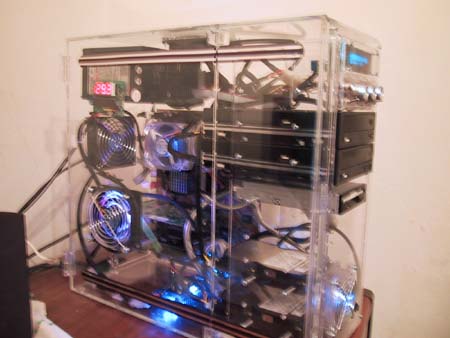

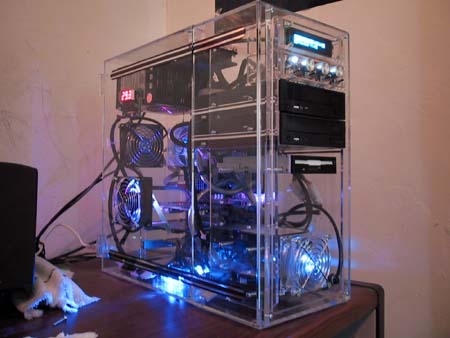

Voici le résultat final de ce monstre !!! Je suis vraiment satisfait du résultat de cette tour !! Ca m’a pris environ 3 mois pour la faire, la plupart du temps à attendre que les pièces arrivent. J’espère que vous avez apprécié lire …enfin, je veux dire regarder les images de cet article :D

Remerciements à mon pote mygale35@hotmail.com pour la traduction, et aussi a l’auteur de ce superbe mod, fohkus@socal.rr.com
