Mod Blue Cube

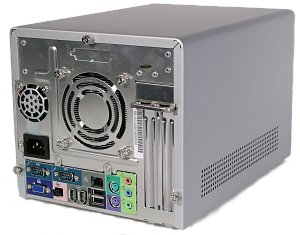

Les barebones recoivent de plus en plus de succès, les plus connu sont il me semble les Shuttle ; et parmis les Shuttle le succès est venu du SS51G :

Ces mini-pc n'ont pas grand chose a envier aux grosses bêtes équipées de carte mère ATX, le SS51G pour intel, intègre un port pci et un agp, un circuit graphique intégré SiS 651 et un circuit son AC ’97. Une vrai bête de course une fois bien équipé. Mais je ne vous fais pas un test du SS51g. Comme tout boitier, il mérite d'être modifié.

Ce Shuttle est en fait le pc de mon frère, que même si trop jeune que pour venir lire l'article, je remercie de tout coeur de m'avoir fait confiance.

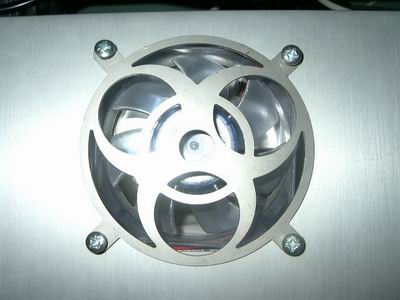

Le début de ce mod est en fait de mettre sur le haut de la tour un ventillo de 80mm, il y a tout juste la place pour son intégration.

Pour cela je remercie mon ami Francis car je n'avais pas de scie a cloche et c'est tellement plus facile de découper un rond de ventillo avec cet outil. Un fameux gain de temps croyez moi. Un outil plutôt couteux mais dont vous ne regretterez pas l'achat si vous avez besoin de faire un blowhole.

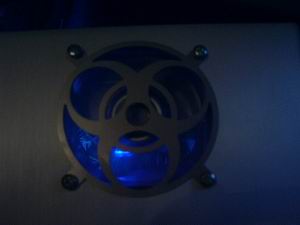

Comme vous pouvez le voir ce ventillateur lumineux n'éclaire pas beaucoup, c'est normal ce ventillo est en fait un bi-led clignotant. Une led s'allume, puis s'éteint, l'autre s'allume et ainsi de suite. Certains trouvent cela génant mais personnellement je trouve ça chouette.

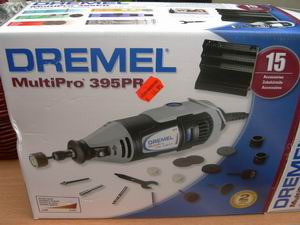

Pour cette découpe, j'ai utilisé cet outil bien connu des modders :

Cliquez sur l'image pour voir le site officiel du constructeur.

Le tout est de trouver un motif qui vous plaise bien...Pour ma part, j'ai laissé le choix à mon petit frère, après tout c'est son pc. Et voici ce qu'il a choisi :

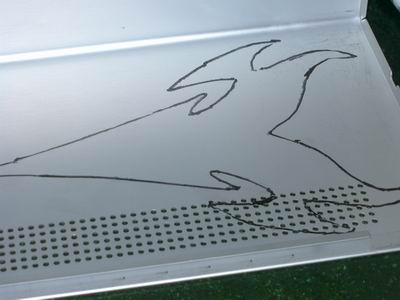

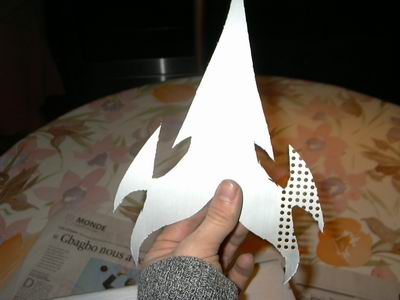

Une fois le motif imprimé, découpez le, et passer les contours à l'aide d'un marqueur du côté interne de la coque. Ce qui donne en image ceci :

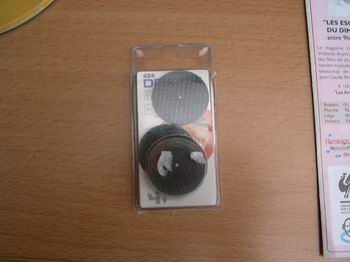

Ensuite, le gros du travail commence ! La découpe du métal doit se faire à haute vitesse, aux allentours des 30000tr/min, n'oubliez pas de vous protéger les yeux avec des lunettes adéquates, un accident est si vite arrivé. Voici les disques que j'ai utilisé :

Les gens me demandent souvent combien de disques est-ce que j'ai utilisé pour ces découpes, et j'ai été le premier étonné du nombre, seulement 3 et la moitié d'un autre pour faire les découpes latérales ainsi que les découpes du plexi ! La structure du Shuttle est facile à la découpe.

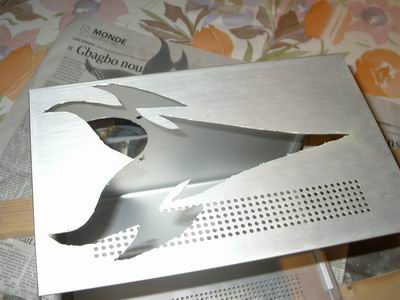

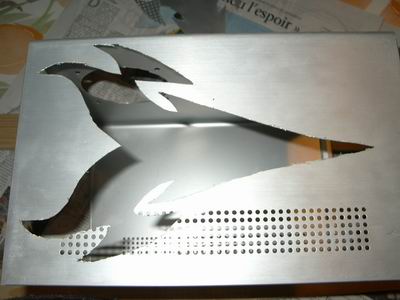

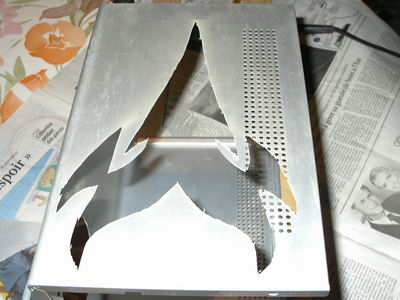

Voici donc le résultat de la découpe, (je tiens a préciser non finie, comme le mod, les finitions des découpes restent à faire.)

Les finitions non faites, et comme je devais tout de même me présenter en LAN avec ce mod fait le jour juste avant lol, il fallait rapidement une solution de facilité pour masquer les petites imperfections de la découpe. Une fine bande autocollante fera l'affaire.

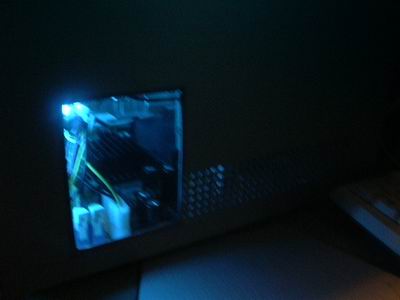

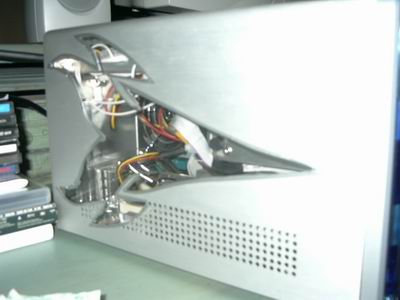

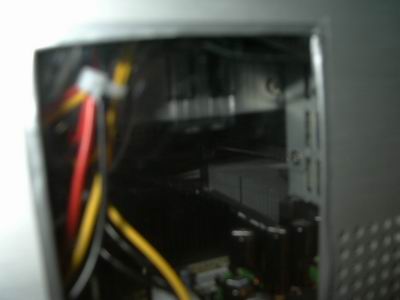

Vous pouvez voir ici un bout du rectangle que j'ai découpé sur l'autre flan du SS51G.

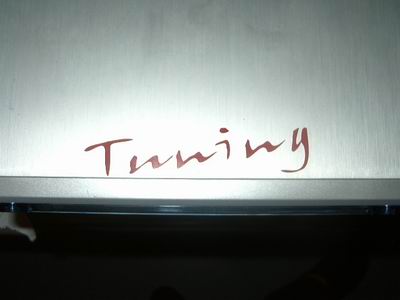

Tout d'abord, une inscription, hélas en rouge et non en bleu pour assortir le tout mais j'ai fais avec ce que j'avais.

Pour cela j'ai récupérer tout simplement un autocollant dans lequel j'ai découpé les lettres que je souhaitais.

Il faut éclairer le tout maintenant ! C'est lors de la Game5 que j'ai fait l acquisition de deux néns Coldcathode bleus de 10 cm, avec leur starter pour 13€ pièce (un néon et son starter) grâce à la présence sur place du magasin JLScomputer.

Faire des beaux branchements lors d'une lan ça me semblait impossible faute de bons outils, c'était sans compter sur les Jackys présent lors de cette lan, et je remercie particulièrement Génésis, qui se balade partout avec tout le matos.

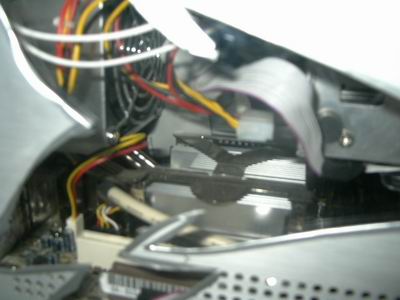

Afin de ne pas perdre de molex, l'opération du branchement des néons c'est effectuée comme suit. Tout d'abord, à l'aide d'un fin tournevis, pousser et dégagez le fil jaune et noir d'une molex, ensuite souder le fil rouge du branchement du néon sur le jaune de la molex et le noir sur le noir, pour ma part deux fils sur chaque étant donné les deux néons. Replacer ensuite le tout dans la molex et ni vu ni connu rien n'est abîmé, et vous ne perdez pas de molex. Désolé je n'ai pas penser à faire des photos lors de ce travail. Alors le résultat ?

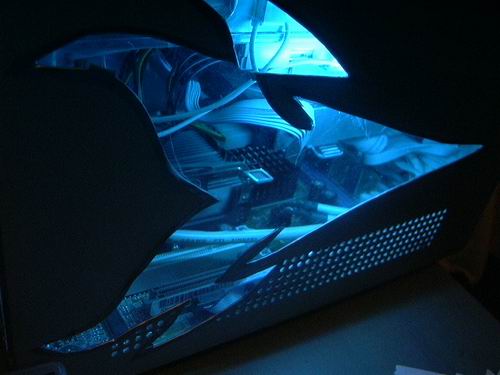

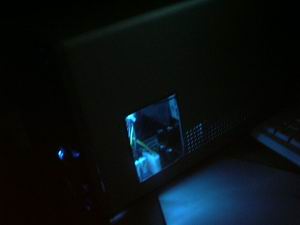

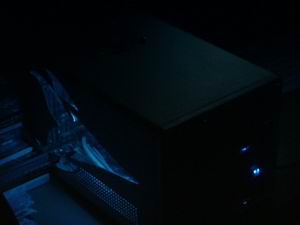

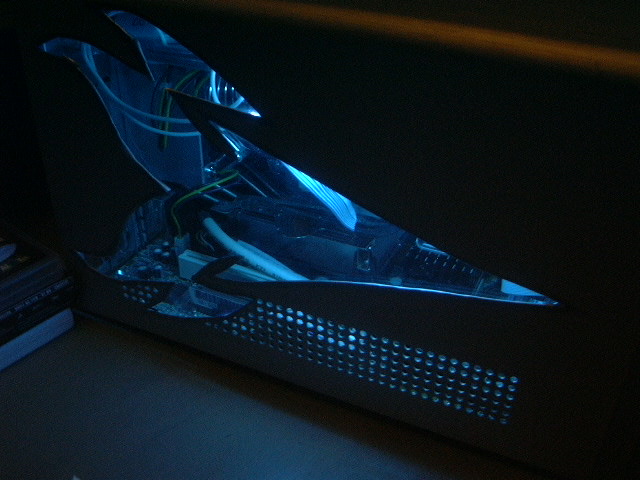

Et bien j'en suis plutôt content, jugez par vous même :

Intégrer tout ça dans une si petite case c'est pas si facile que ça. Le résultat est tout de même satisfaisant et une fois les finitions faites je suis certain que cela donnera mieux. Prochaine étape aussi, je couperai dans le lecteur cd et le dessus de la coque afin que l'on puisse voir les cd tourner.

Le tuning de shuttle n'est pas encore très courant mais l'on voit beaucoup de très beaux mods de mini case home made, une très bonne chose pour le tuning.

Voila n'hésitez pas à laisser un commentaire ou des suggestions ce mod n'est pas encore fini... Bonnes idées bien venues ;-)
