MaxInPower MaxBox-I

page 5 sur 9 - L'intérieur et le montage

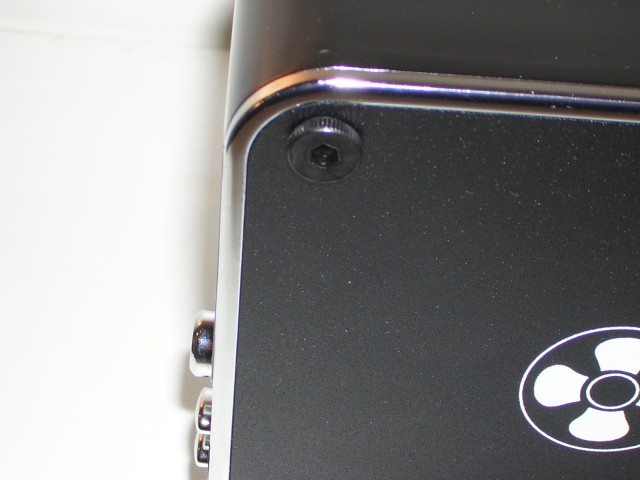

Pour accéder à l'intérieur, il faut enlever 4 vis que nous retrouvons aux 4 coins du boîtier :

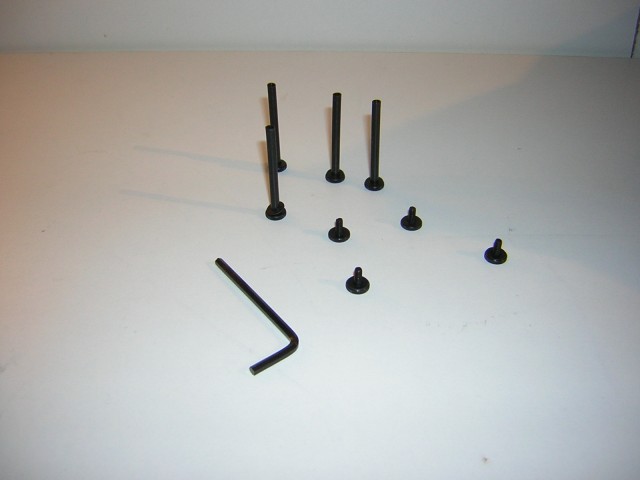

Une fois les 4 vis enlevées, les 2 plaques des côtés s'enlèvent :

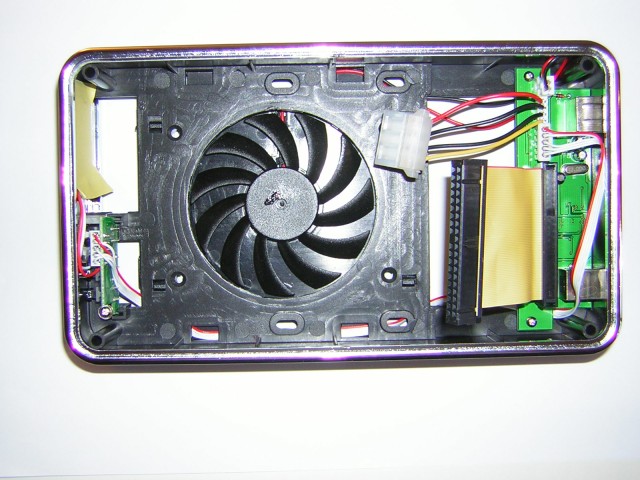

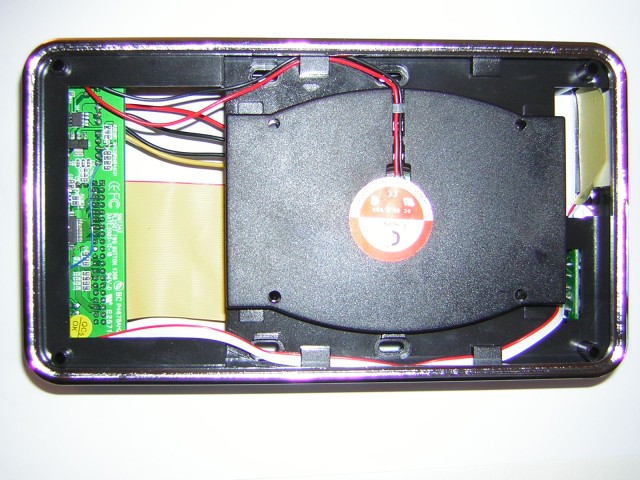

Voilà ce que nous avons une fois les côtés enlevés : on voit d'un côté le ventilateur de 80 mm qui sert au refroidissement du boîtier ainsi qu'un ventilateur qu'on peut déconnecter :

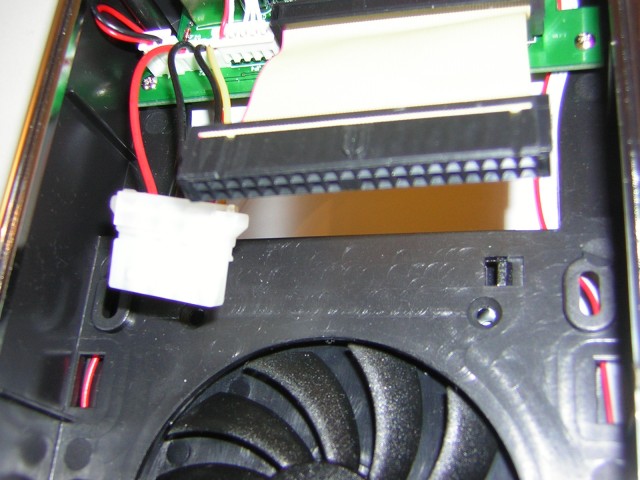

De l'autre côté :

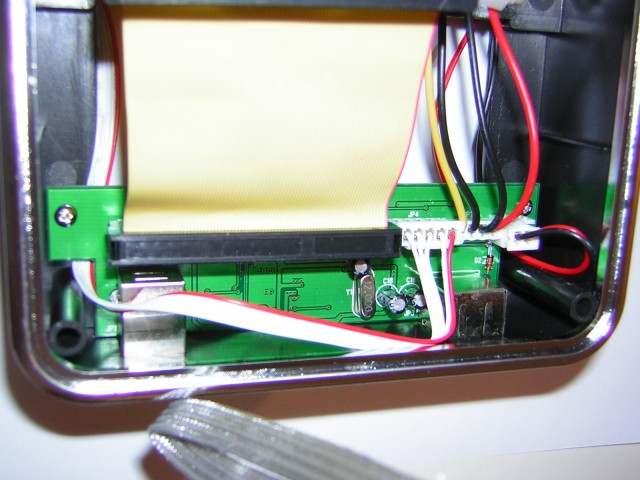

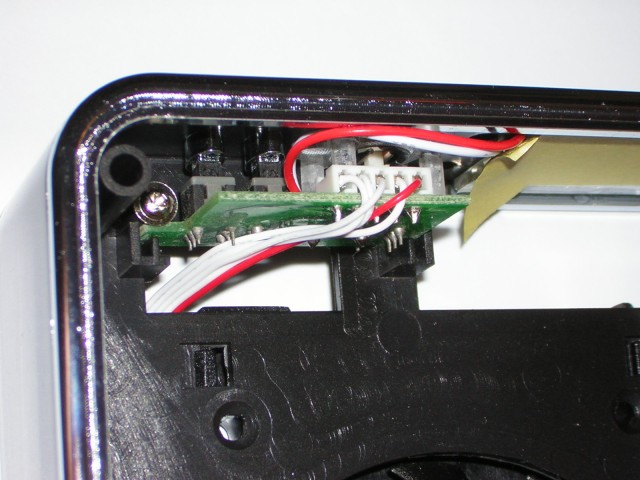

Voici les différents circuits électroniques : d'un côté le circuit pour le convertisseur IDE - USB et de l'autre pour les boutons de la façade avant :

Passons au montage qui est des plus simples, il suffit d'y glisser le disque dur :

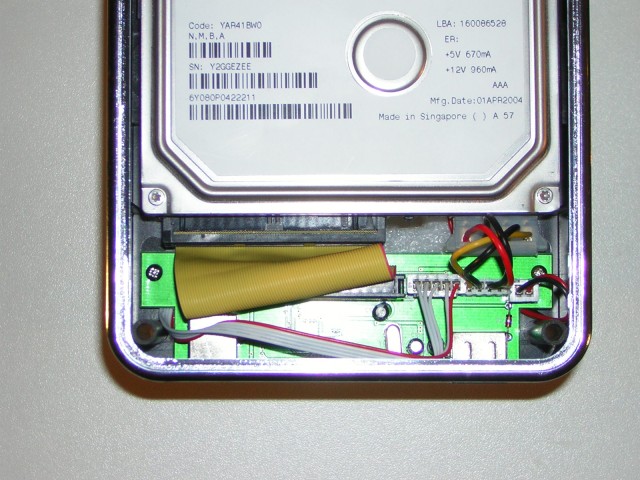

D'y brancher la prise molex et le connecteur IDE :

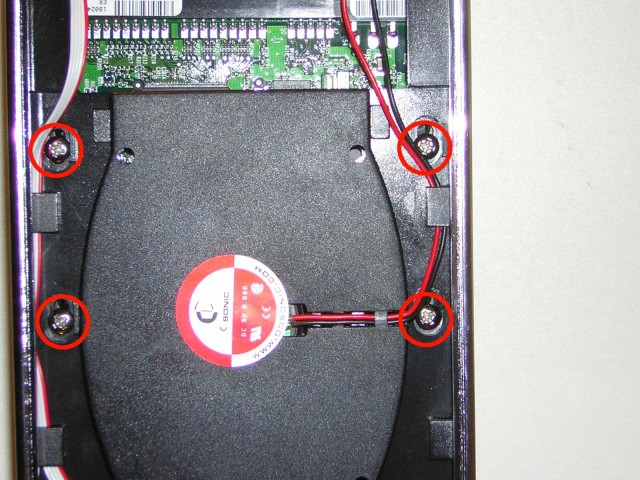

Pour le fixer, il suffit d'y mettre les 4 vis par l'autre côté (4 vis sont fournies avec le boîtier externe au cas où vous n'en auriez pas) :

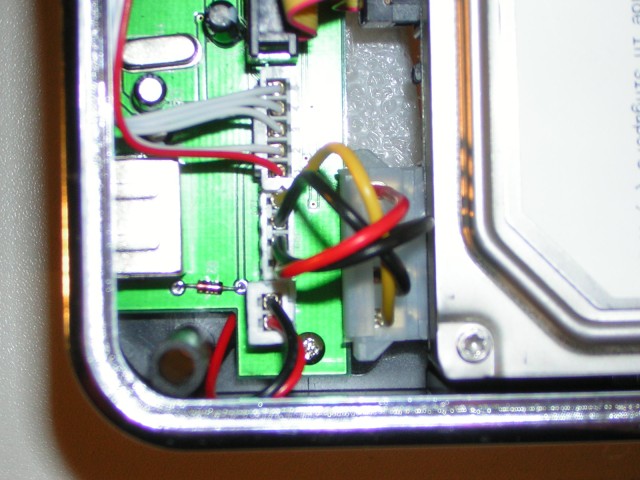

Petite bizarrerie au niveau de la prise molex à relier au disque dur, car comme vous le voyez il faut pivoter la prise pour la fixer, occasionnant ainsi une torsion aux câbles mais ceci reste cependant un détail :
